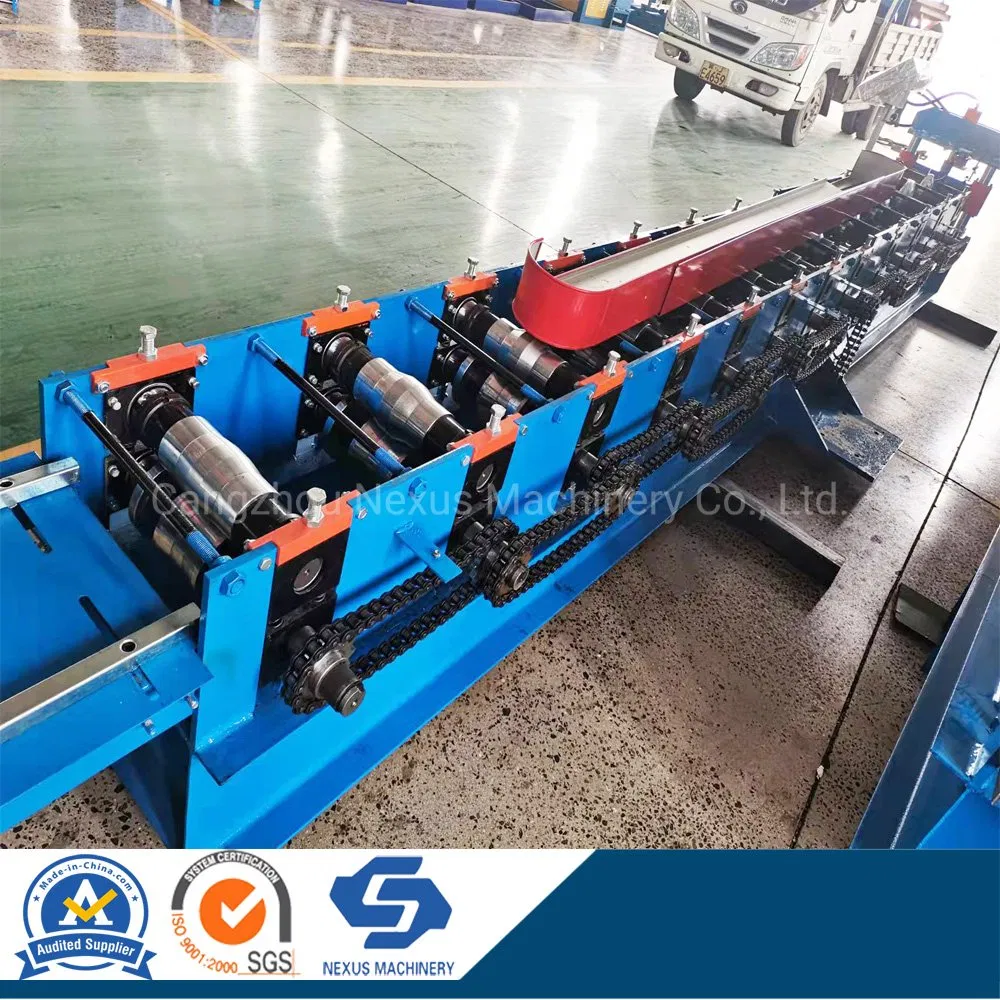

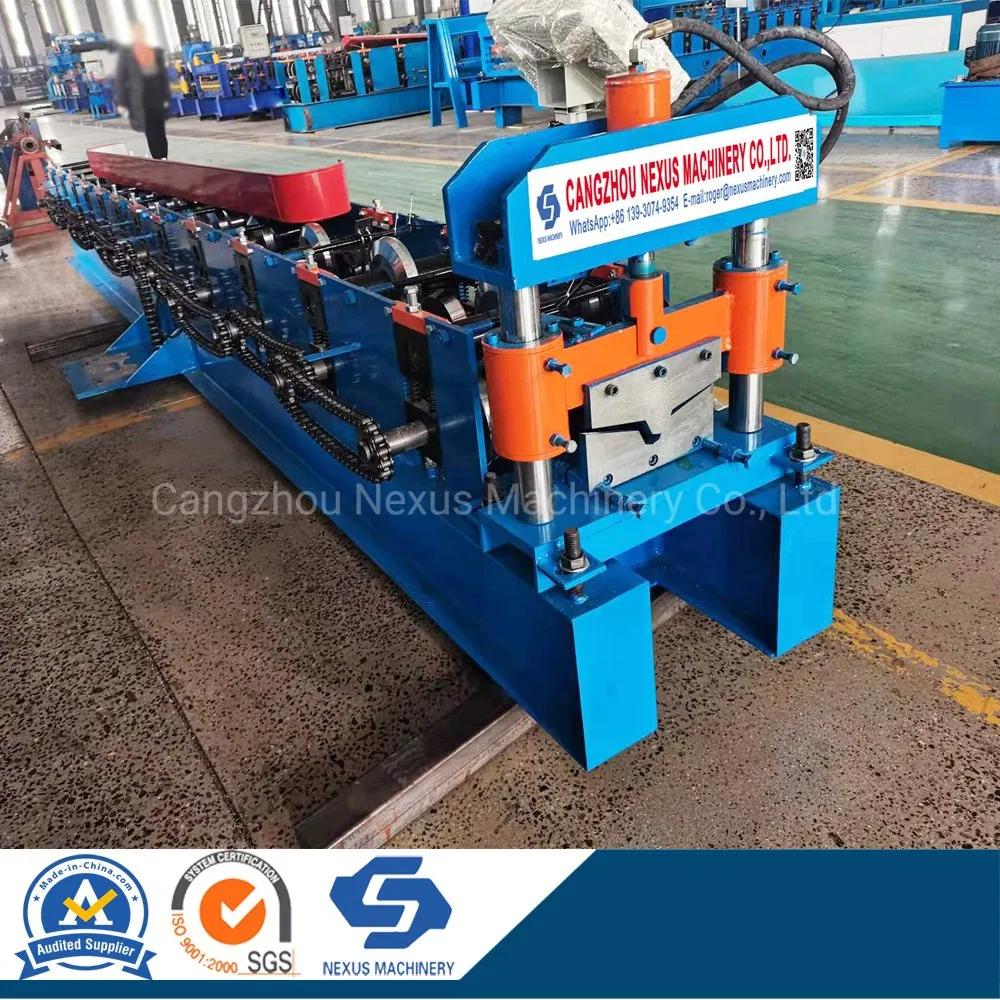

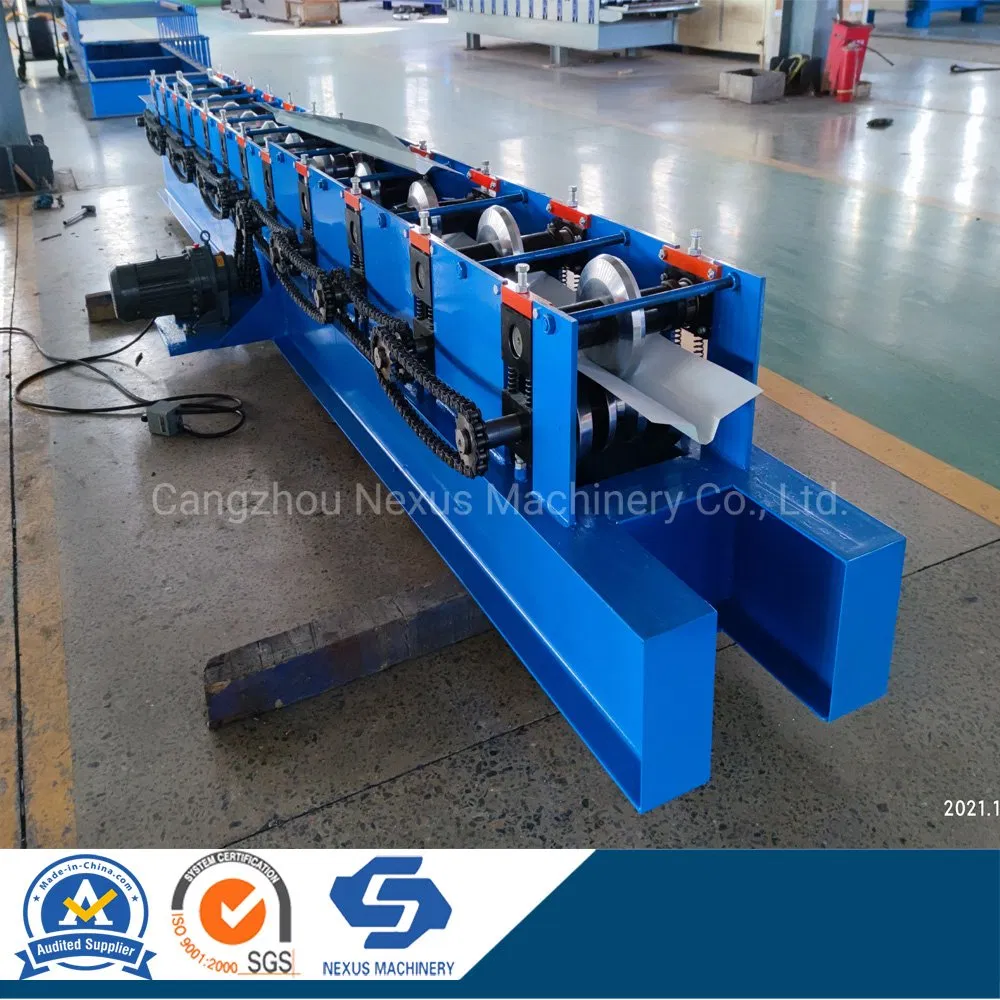

La enrolladora de acero tapa de la cresta de hoja de techo de metal que la maquinaria es uno de los más popular tipo de máquinas formadoras de rollos. Esto hace de forma diferente de acero de color de la tapa de la cresta de la hoja, que se utiliza para los edificios, la fábrica, el supermercado ect. De esta máquina, según el ancho de bobina es de 400 mm de espesor varía de 0,3 mm a 0,8 mm. Adoptamos el tipo de pasador de guía para hacer de la máquina fuerte. Por lo general se puede ejecutar con la velocidad máxima de 15 m/min, PLC con pantalla táctil hace que la máquina simple y fácil para su uso.
Decoiler → la alimentación → Roll formando → medir la longitud de corte hidráulico → Tabla de resultados
| NO. | El tema | La especificación |
|---|---|---|
| 1 | Procesar materiales | De acero, GI PPGI |
| 2 | El espesor de procesamiento | 0.2-0.8mm |
| 3 | El ancho de bobina | 500mm |
| 4 | El ancho de cubierta | 312mm |
| 5 | El material del bastidor principal | Acero 300H |
| 6 | Diámetro de eje sólido | 70mm, el alto grado de acero de 45# |
| 7 | Roller | Saciada y templado en el tratamiento con recubrimiento de cromo duro, 0.05-0.07mm |
| 8 | El grosor de placa central | 16 mm. |
| 9 | La estación de formación | La estación de 16 |
| 10 | La transmisión | Por la cadena (1.0 pulgadas) modelo de apoyo del brazo 6210 |
| 11 | La potencia de motor principal | Con reductor Cycloidal 5.5kw |
| 12 | Poder de la estación de bombeo | 4kw |
| 13 | La velocidad de formación | Acerca de 8-10m/min |

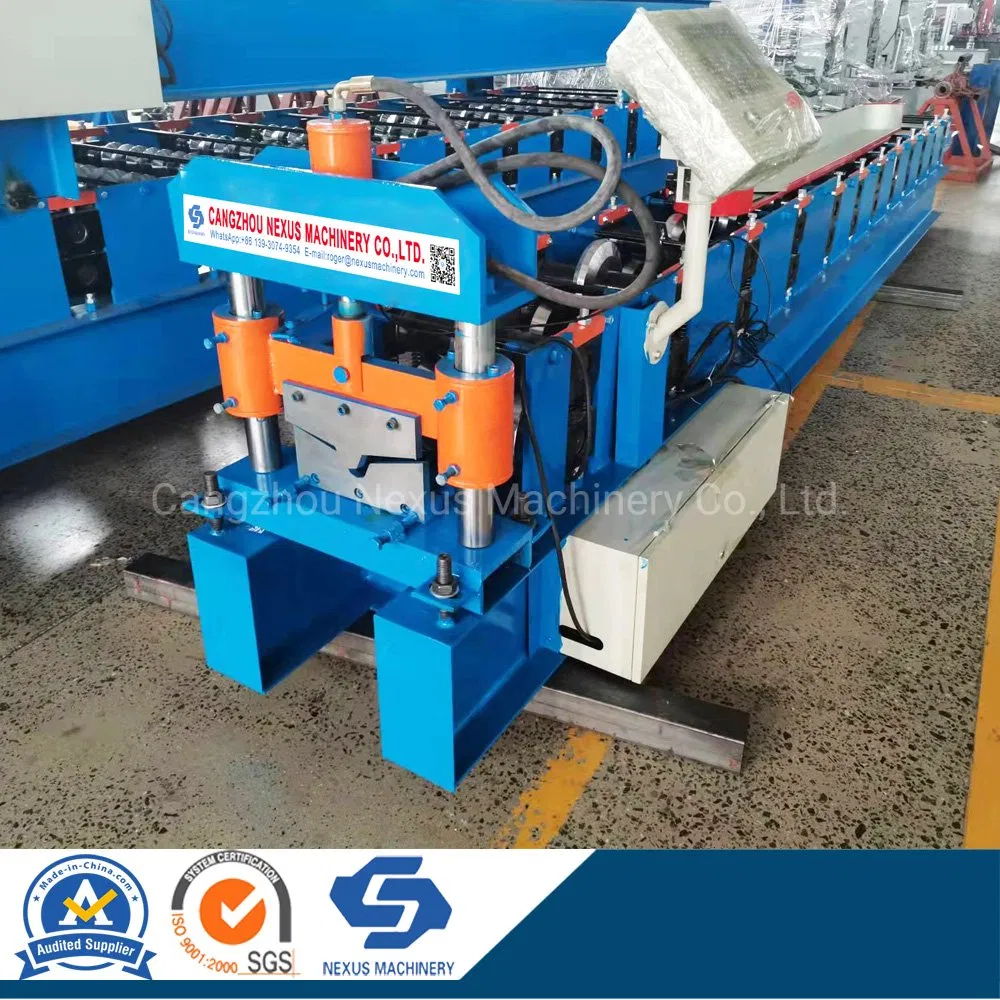

| 14 | Corte hidráulico | Controlados por PLC |
| 15 | PLC | DELTA(Taiwán)/Mitsubishi |
| 16 | Material de cuchillas de afeitar | Cr 12, enfriamiento de 58-62ºC |
| 17 | Convertidor de frecuencia | Tiene la ventaja de frenar antes de cortar, para garantizar la precisión de longitud (±1mm, mucho mejor que la norma industrial ±3 mm) |
| 18 | Contacto | CHNT |
| 19 | Transductor | SAJ |
| No. | El nombre del producto | Cant. |
|---|---|---|
| 1 | Manual de 5T decoiler | 1 |
| 2 | enrolladora de acero tapa de la cresta de hoja de techo de metal que la maquinaria (Incluye equipo de corte hidráulico, PLC, el armario eléctrico sistema hidráulico) | 1 |
| 3 | Tabla de salida pasiva | 2 |
| Suma | 4 |
