La máquina de formación de rollos de baldosas de techado es una de las máquinas de fabricación de materiales de construcción de metal más populares, diseñada para producir diversas clases de baldosas y paneles trapezoidales, tales como el panel AG o el panel PBR/R, ampliamente utilizados en escuelas, gimnasios, almacenes y otras edificaciones.
| No | Nombre del Componente | Unidad | Cantidad |
|---|---|---|---|
| 1 | Desenrollador manual (Uncoiler) | Set | 1 |
| 2 | Máquina principal para formación de rodillos | Set | 1 |
| 3 | Sistema de control | Set | 1 |
| 4 | Sistema hidráulico | Set | 1 |
| 5 | Máquina de prensado de molde | Set | 1 |
| 6 | Cuchilla de corte (Pala) | Set | 1 |
| 7 | Mesa receptora | Set | 1 |
| Serie | Detalles del Componente | Parámetro Técnico |
|---|---|---|
| Producto Base | Materia prima | PPGI / PPGL |
| Espesor del material | 0,25 - 0,8 mm | |
| Longitud de corte del producto | Ajustable | |
| ID de bobina | 508 mm | |
| Anchura de bobina | 1250 mm | |
| Peso de la bobina | 5T | |

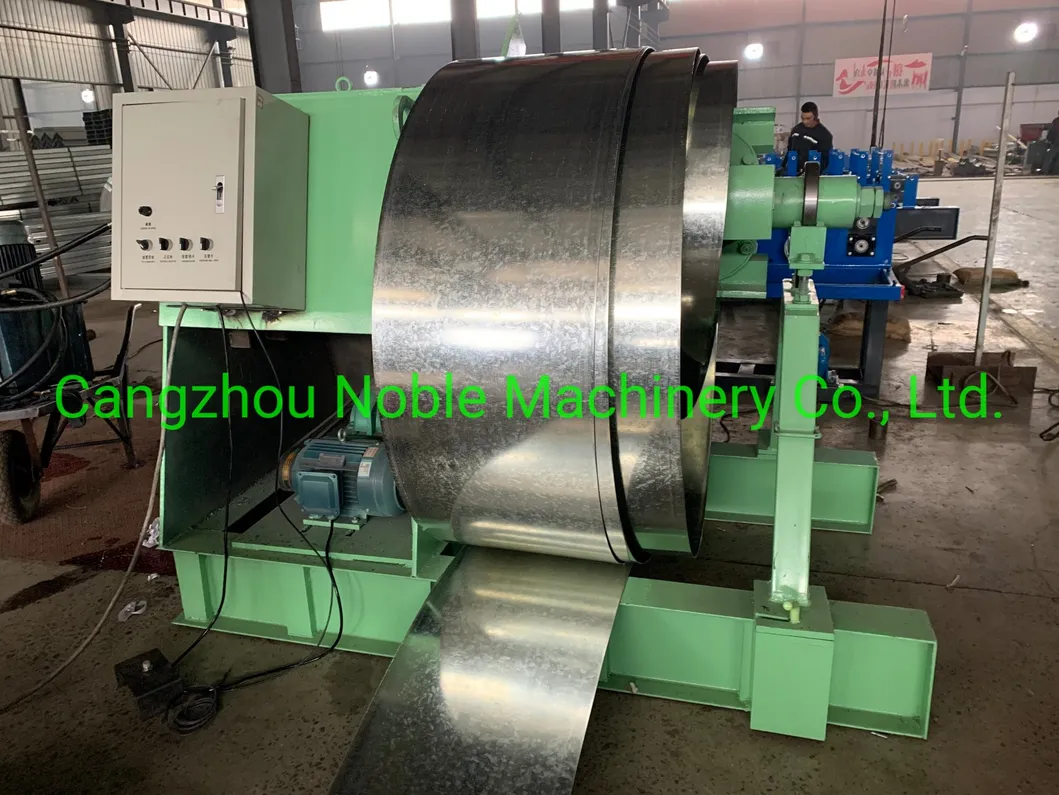

| Desenrollador | Tipo de trabajo | Tipo manual (Hecho a mano) |
| Estructura | Canal de acero para bastidor básico | |
| Capacidad de carga | 5 toneladas | |
| Diámetro interior de la bobina | 550 - 610 mm (Ajustable) | |
| Anchura máx. de bobina | 121 mm | |
| Máquina Principal | Dispositivo de alimentación | Plataforma con anchura ajustable |

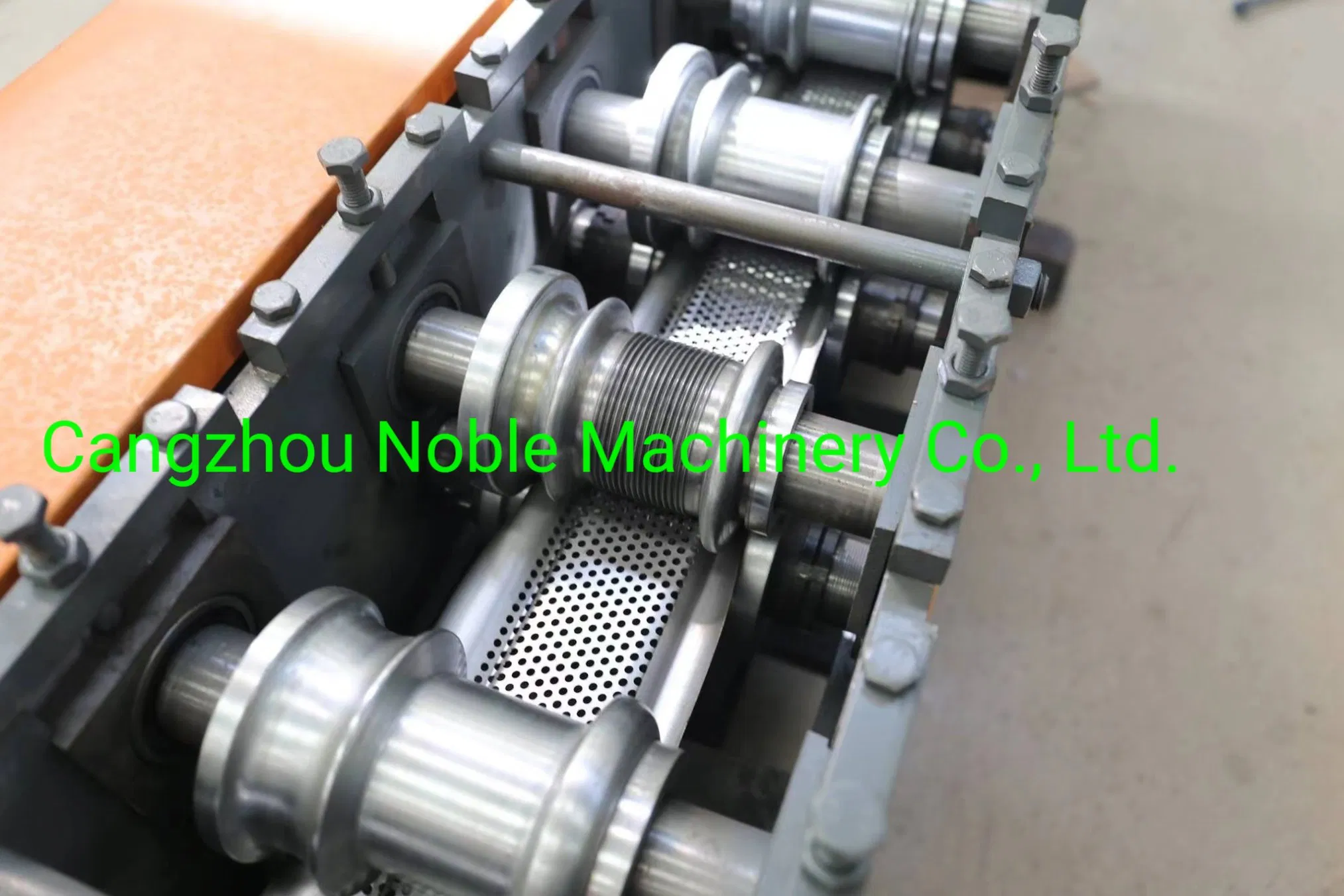

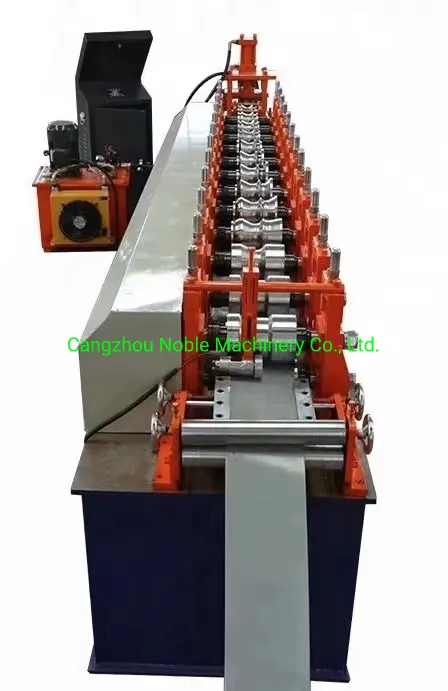

| Estaciones de rodillos | 16 etapas (Distancia de 443 mm entre etapas) | |
| Eje del rodillo | Material: Acero 45# / Diámetro: φ70 mm | |
| Rodillo | Material: Acero 45# con tratamiento antióxido | |
| Velocidad de trabajo | 25 m/min | |
| Estructura principal | Soldadura de placa central estructurada | |
| Potencia del motor | 5,5 KW (Marca de alta calidad) | |
| Transmisión | Cadenas de 1,0 pulgadas | |
| Bastidor básico | Acero H 400# soldado con refuerzo diagonal interno | |
| Cojinete | Marca reconocida de alta durabilidad | |

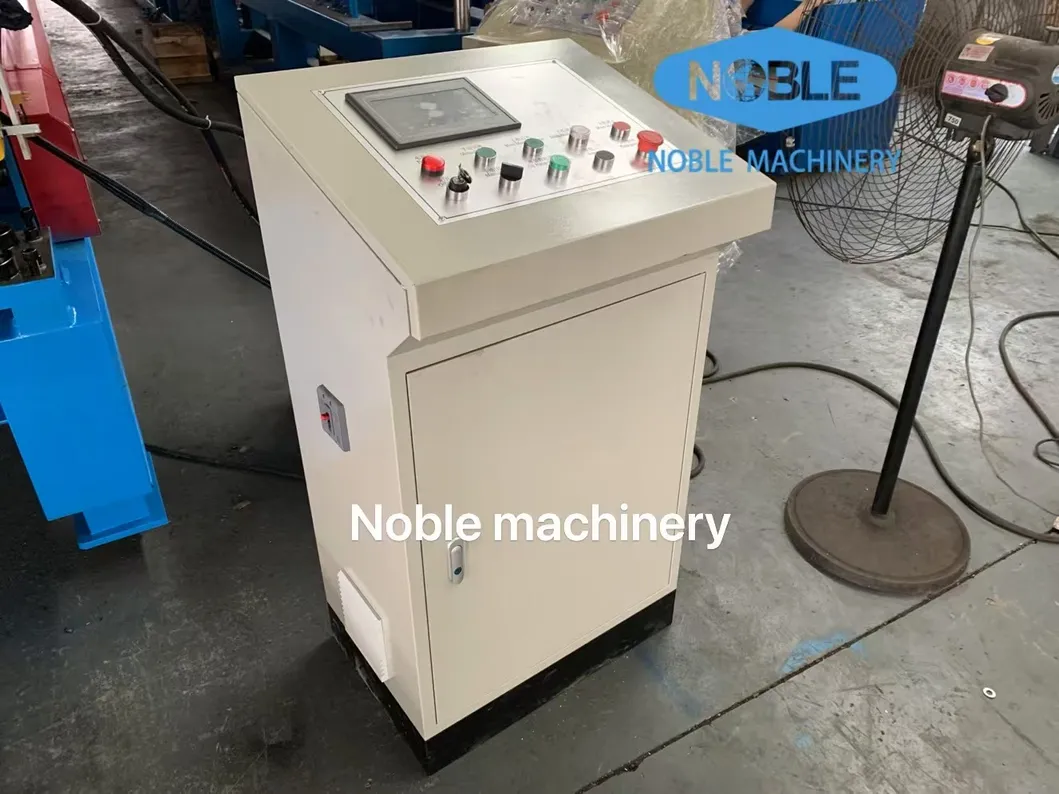

| Sistema PLC | Marca de frecuencia | Delta (Original) |
| PLC de marca | Delta (Original) | |
| Tipo de pantalla | Pantalla táctil y control por botón | |
| Idioma de la pantalla | Inglés / Chino / Árabe | |
| Aparatos de baja tensión | Delta de Taiwán | |
| Codificador | Omron | |
| Función | Corte a longitud, cantidad y velocidad ajustable | |

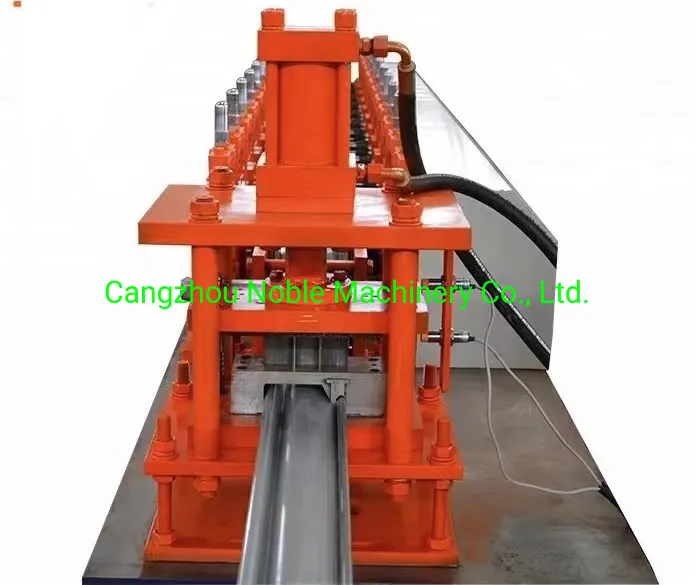

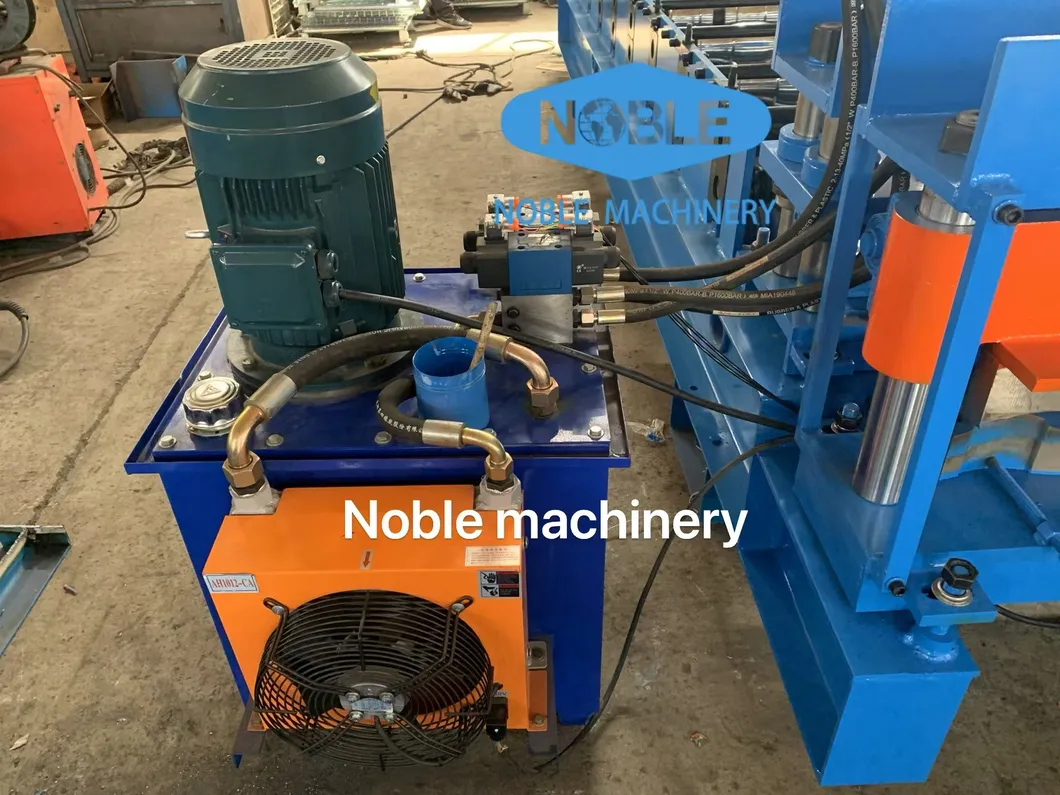

| Sistema Hidráulico | Tipo de trabajo | Corte hidráulico |
| Tipo de conducción | Por cilindro de tipo pilar | |
| Potencia del motor hidráulico | 4,0 KW | |
| Material de la cortadora | Cr12 | |
| Tolerancia de longitud de corte | ±1 - 3 mm | |
| Mesa Receptora | Longitud | 3 m |
| Anchura | 1,3 m | |
| Estructura | Acero soldado en forma | |
| Peso Total | Peso de la máquina | Alrededor de 4 toneladas |
Apilador automático (opcional): Longitud adaptada según las necesidades específicas y requerimientos de producción del cliente.
Mesa manual simple (estándar): Longitud estándar de 3 metros, construida en perfil de acero soldado, ideal para recolección convencional.
Ejecución más eficiente y precisa de las órdenes de producción.
Alta fiabilidad y robustez general del equipo.
Poco desperdicio de materiales base y excelente eficiencia energética.
Alta productividad optimizada para entornos de trabajo continuo.
Materiales seleccionados de alta calidad para garantizar una mayor vida útil.
Rodillos rectificados y cromados a precisión para evitar daños en la pintura del acero de color.
Soluciones personalizadas de procesamiento de bobinas para resolver cualquier desafío técnico.
Soporte y servicios de mantenimiento durante toda la vida útil del equipo.
Sistema de control PLC avanzado (Mitsubishi/Delta opcional) con pantalla táctil intuitiva.
Operación simple y eficiente que requiere el mínimo de personal en planta (mínimo 1 operador).
Vida útil superior a 10 años gracias a rodillos cromados con 0,05 mm de espesor y ejes de 72 mm.
Cuchilla de corte fabricada de acero templado Cr12 de alto rendimiento.
Corte automatizado de productos a longitudes exactas programables.
Instalación y capacitación técnica presencial disponible por técnicos experimentados en el extranjero.
Como fabricante profesional de máquinas de formación de rollos, empleamos el software más avanzado de diseño AUTO CAD. Con más de 16 años de experiencia en la industria y un estricto control de calidad, nuestros productos cumplen con los estándares internacionales más exigentes, posicionándonos como líderes del sector en China.

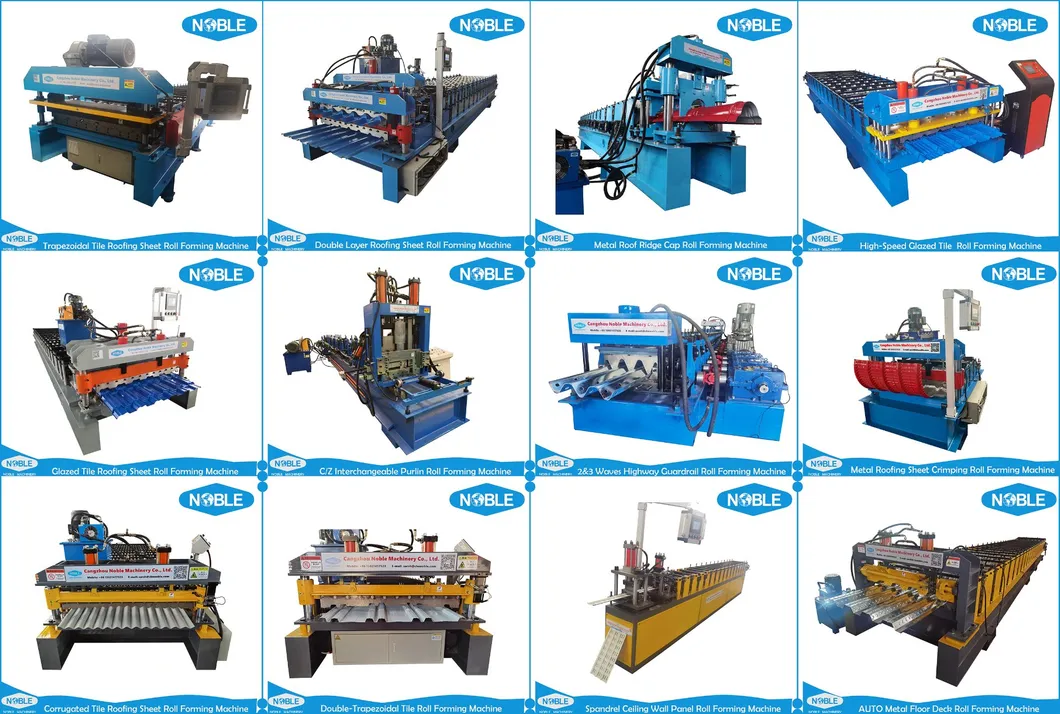

Nuestra trayectoria en la fabricación de maquinaria industrial comenzó en 2011, diversificándonos en equipos para tejas, paneles de pared, chapas corrugadas para techos, máquinas para pisos, perfiladoras de correas C y Z, barreras viales, líneas de paneles tipo Sandwich EPS/Lana de roca, bobinas PPGI/GI/GL y mucho más. Nuestra misión es entregar máquinas industriales de calidad superior, eficientes, de alta productividad y prolongada vida útil, garantizando una excelente relación valor-precio.
El proceso estándar consta de: 1. Envío de su consulta inicial; 2. Confirmación detallada de los perfiles y el precio acordado; 3. Firma de la Factura Proforma (PI); 4. Pago del depósito inicial para comenzar de inmediato con la producción de la máquina.
El equipo se prueba meticulosamente con bobinas antes del despacho. Incluimos piezas de repuesto de desgaste común y ofrecemos soporte inmediato vía videollamada con nuestros técnicos. En caso de requerirse, organizamos visitas técnicas directas a su planta de producción.
Ofrecemos 2 años de garantía para los rodillos formadores y una garantía de soporte de mantenimiento de por vida, lo que asegura el funcionamiento ininterrumpido a largo plazo.
No, la máquina cuenta con automatización avanzada mediante control PLC Delta o Mitsubishi. Su funcionamiento es tan intuitivo que puede ser operada de forma segura por un solo trabajador tras una breve capacitación básica.

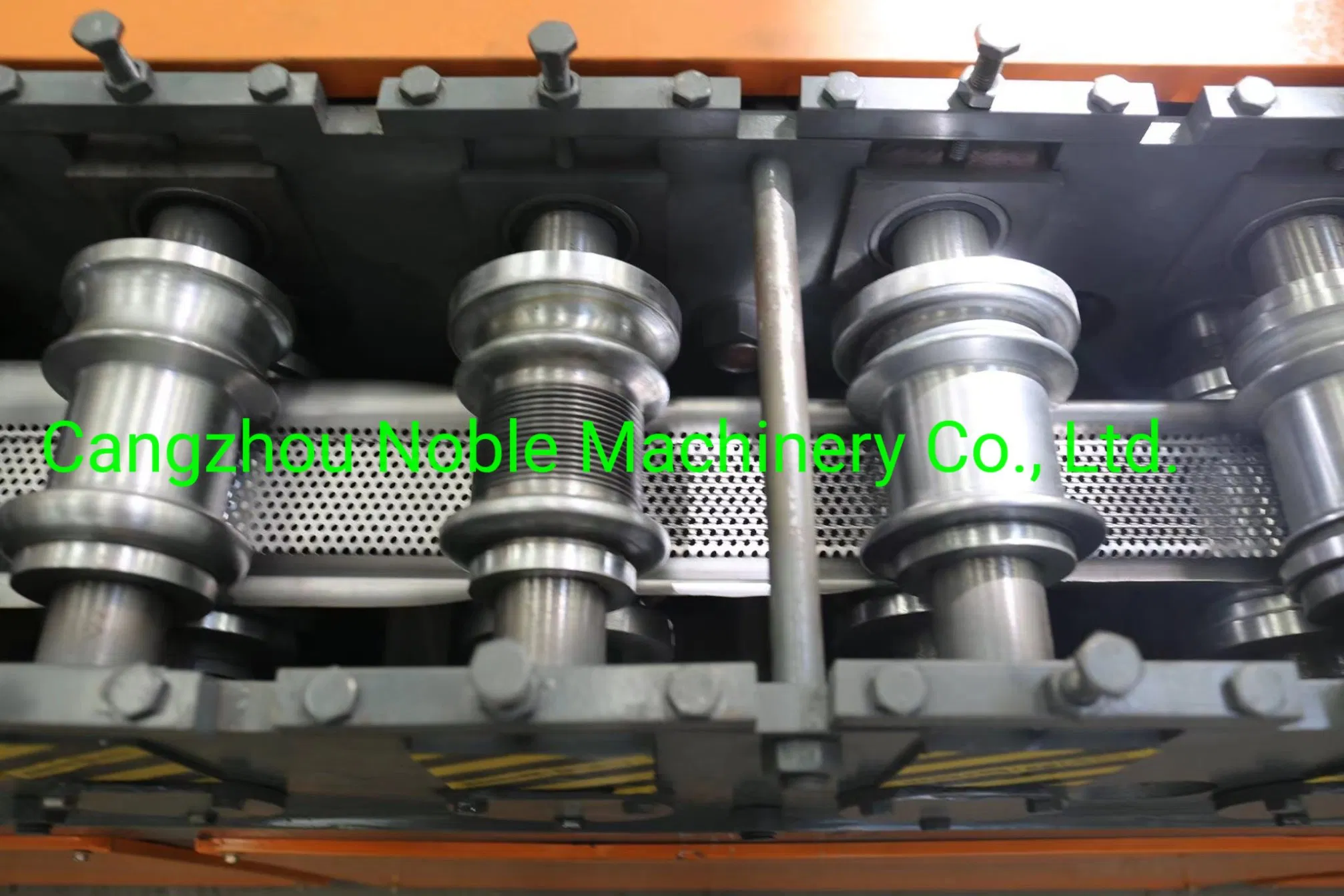

Todos los rodillos pasan por un tratamiento térmico, torneado CNC fino y recubrimiento de cromo duro de hasta 0,05 mm con acabado espejo, garantizando que el material corra suavemente sin rayaduras.
Sí, contamos con ingenieros altamente capacitados disponibles para viajar a cualquier país para realizar el montaje, puesta en marcha y capacitación operativa directa del personal en su fábrica.
