La máquina de formación de rollos de baldosas de techado es una de las máquinas de fabricación de materiales de construcción de metal más populares, puede producir muchas clases de baldosas/paneles trapezoidales, como panel AG o panel PBR/R, que puede ser ampliamente utilizado en muchas escenas, como la escuela, gimnasio, almacén, etc.
| No | Nombre | Unidad | Cant |
|---|---|---|---|
| 1 | Uncoiler hecho por el hombre | establecer | 1 |
| 2 | Máquina principal para formación de rodillos | establecer | 1 |
| 3 | Sistema de control | establecer | 1 |
| 4 | Sistema hidráulico | establecer | 1 |
| 5 | máquina de prensado de molde | establecer | 1 |
| 6 | Pala | establecer | 1 |
| 7 | Mesa receptora | establecer | 1 |
| Serie | Detalles | Parámetro |
|---|---|---|
| Producto | Materia prima | PPGI / PPGL |
| Espesor del material | 0,25-0,8mm | |
| Longitud de corte del producto | Ajustable | |
| ID de bobina | 508 mm | |
| Anchura de bobina | 1250 mm | |
| Peso de la bobina | 5T | |

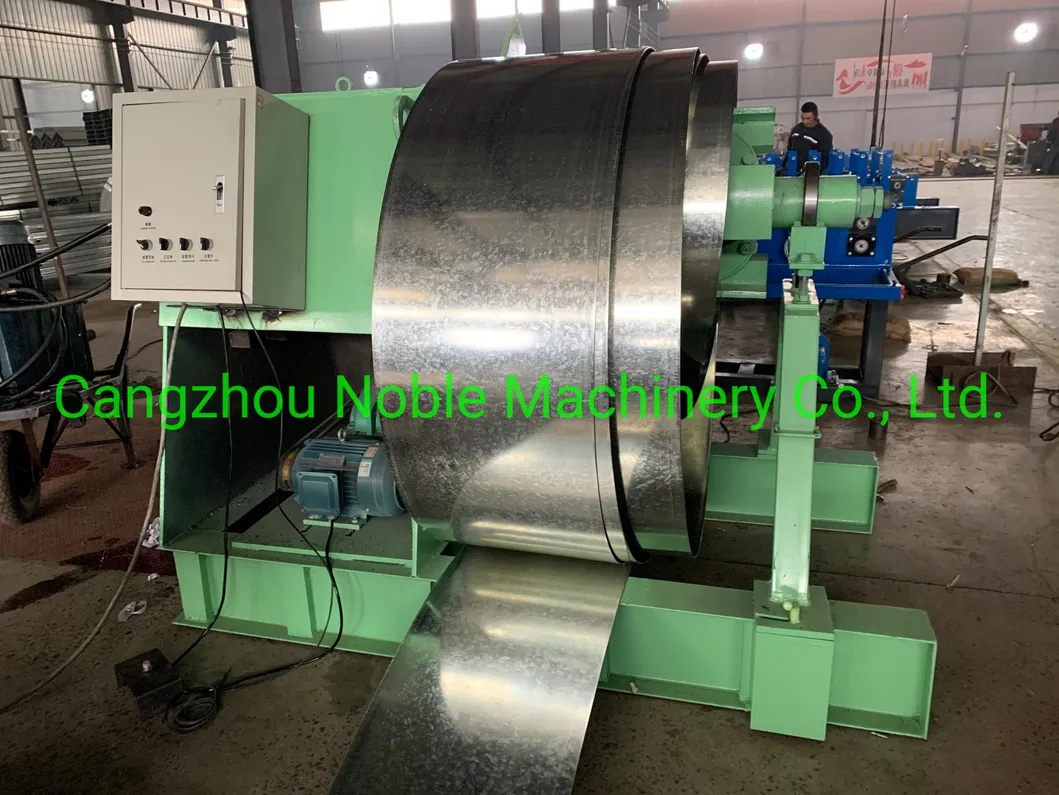

| Descifrador | Tipo de trabajo | tipo de mano |
| Estructura | Canal de acero para bastidor básico | |
| Capacidad de carga | 5 toneladas | |
| Diámetro interior de la bobina | 550-610 mm (ajustable) | |
| Anchura máx. De bobina | 121 mm | |

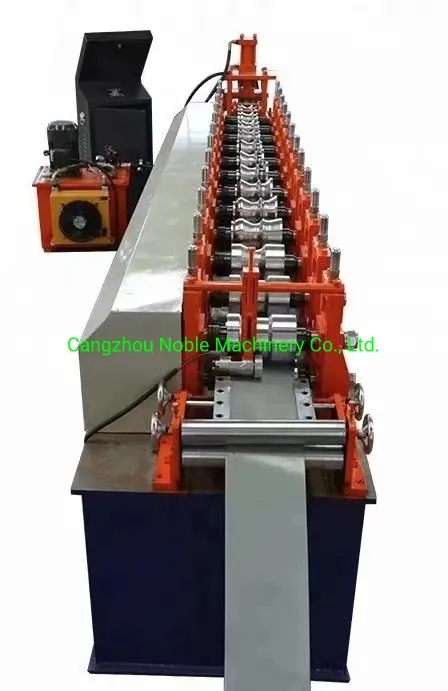

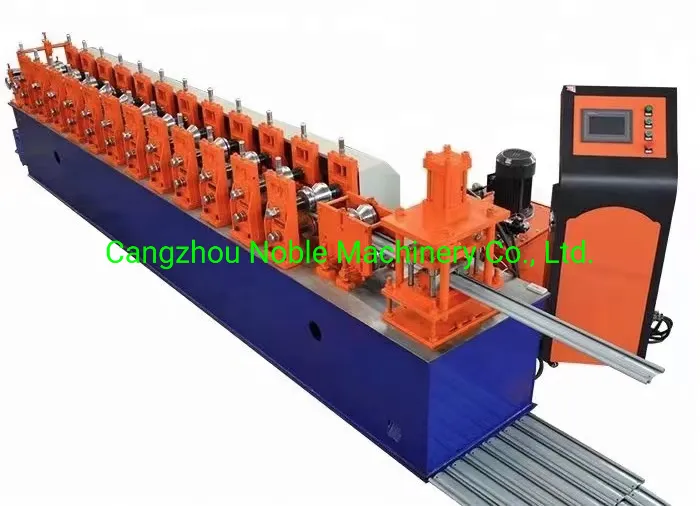

| Máquina perfiladora | Dispositivo de alimentación | Plataforma, la anchura es ajustable |

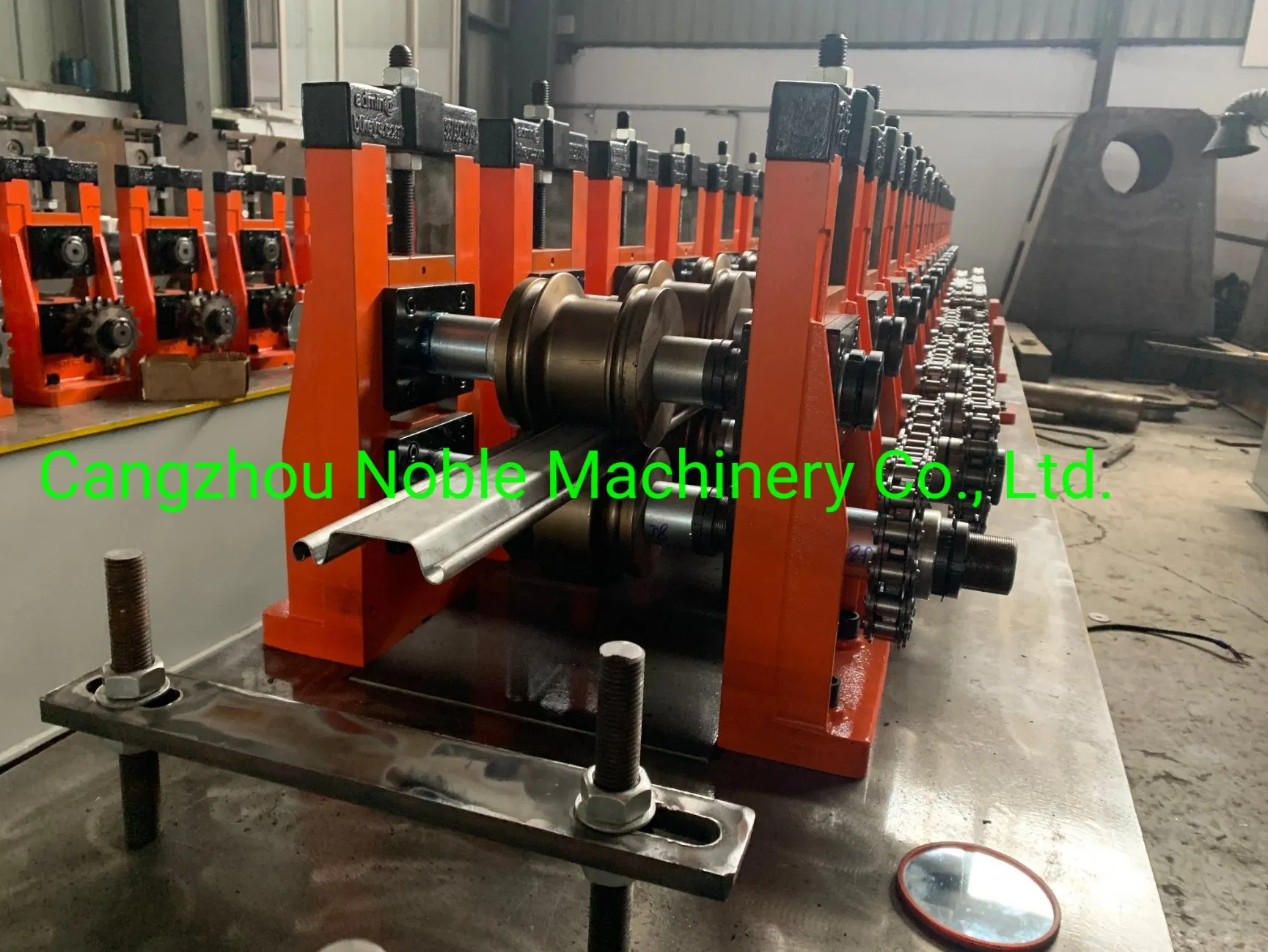

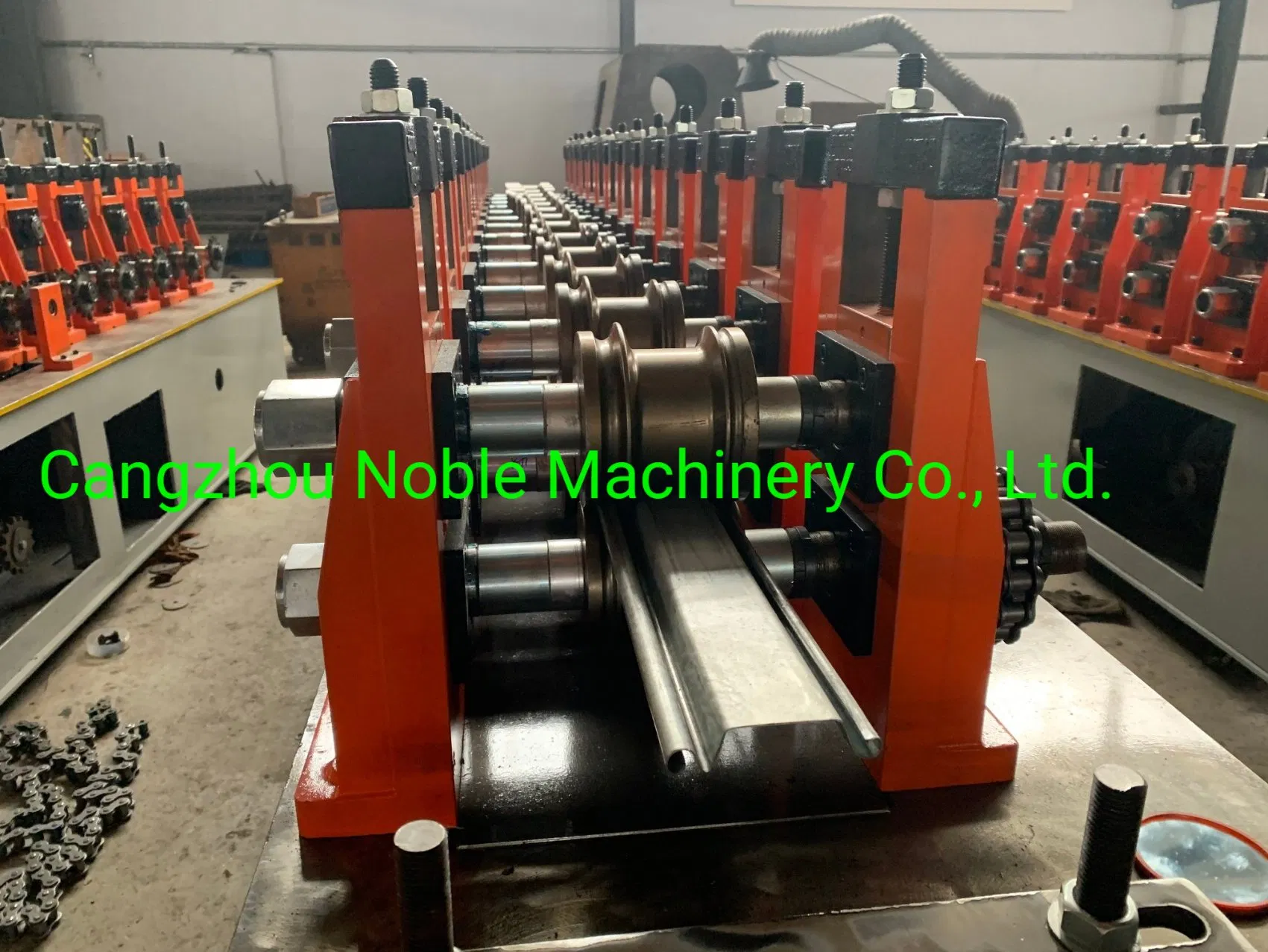

| Estaciones de rodillos | 16 etapas (distancia de 443mm) | |
| Eje del rodillo | Material: Acero 45#, Diámetro: φ70 mm | |
| Rodillo | Material: Acero 45# | |
| Separador de rodillos | Tratamiento antióxido | |
| Velocidad de trabajo | 25m/min | |
| Estructura principal | Soldadura de la placa central con estructura | |
| Potencia del motor | 5,5KW | |
| Transmisión | 1,0 INCH CADENAS | |
| Bastidor básico | Acero 400# H soldado con refuerzo diagonal | |
| Cojinete | Marca Harbin | |

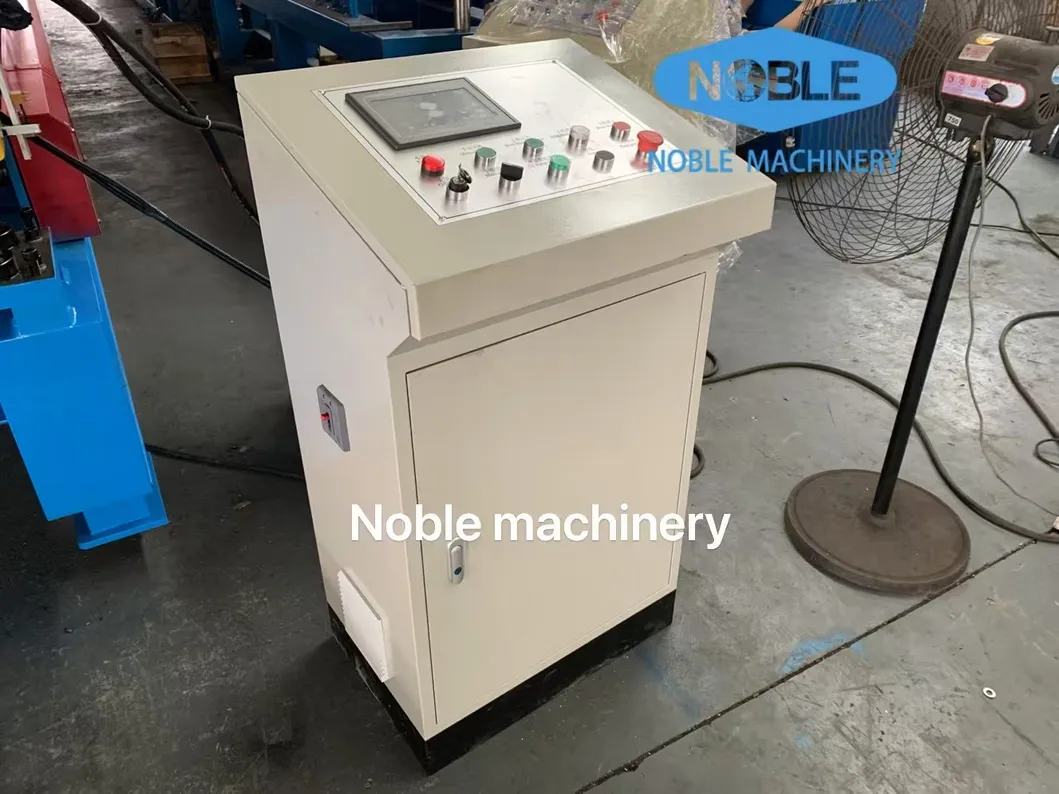

| Control PLC | Marca de frecuencia | Delta (original) |
| PLC de Marca | Delta (original) | |
| Tipo de pantalla | Pantalla táctil y botón | |
| Idioma de la pantalla | Inglés / chino / árabe | |
| Aparatos de baja tensión | DELTA DE TAIWÁN | |
| Codificador | Omron | |
| Función | Corte a la longitud, cantidad y velocidad. | |

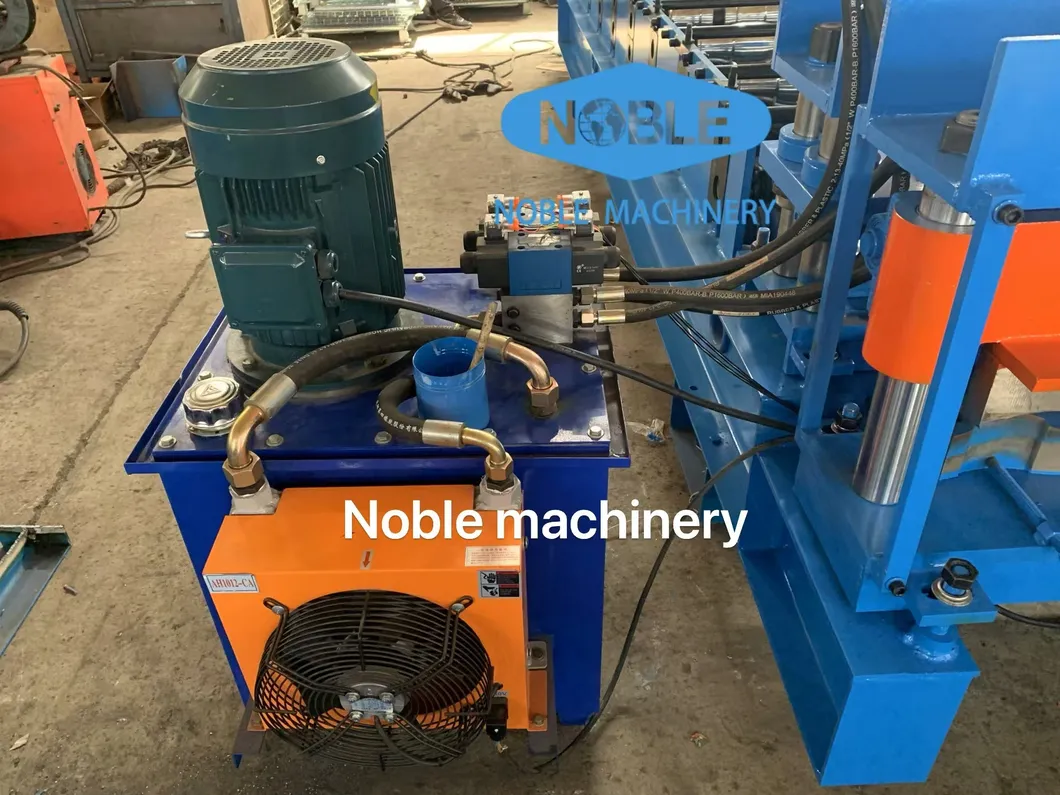

| Sistema hidráulico | Tipo de trabajo | Corte hidráulico |
| Tipo de conducción | Por cilindro de tipo pilar | |
| Potencia del motor hidráulico | 4,0KW | |
| Material de la cortadora | Cr12 | |
| Tolerancia de longitud | ±1-3mm | |
| Tabla recolectora | Longitud | 3m |
| Anchura | 1,3m | |
| Estructura | Acero soldado en forma | |
| Peso total | Peso de la máquina | Alrededor de 4 Toneladas |
Configuración opcional: Descifrador hidráulico
Con guía de material de alimentación, estructura de cuerpo de acero tipo H450 por soldadura.

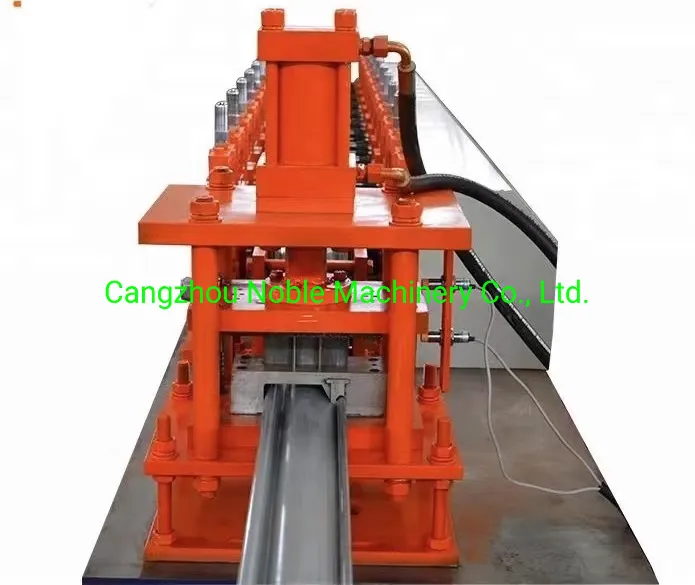

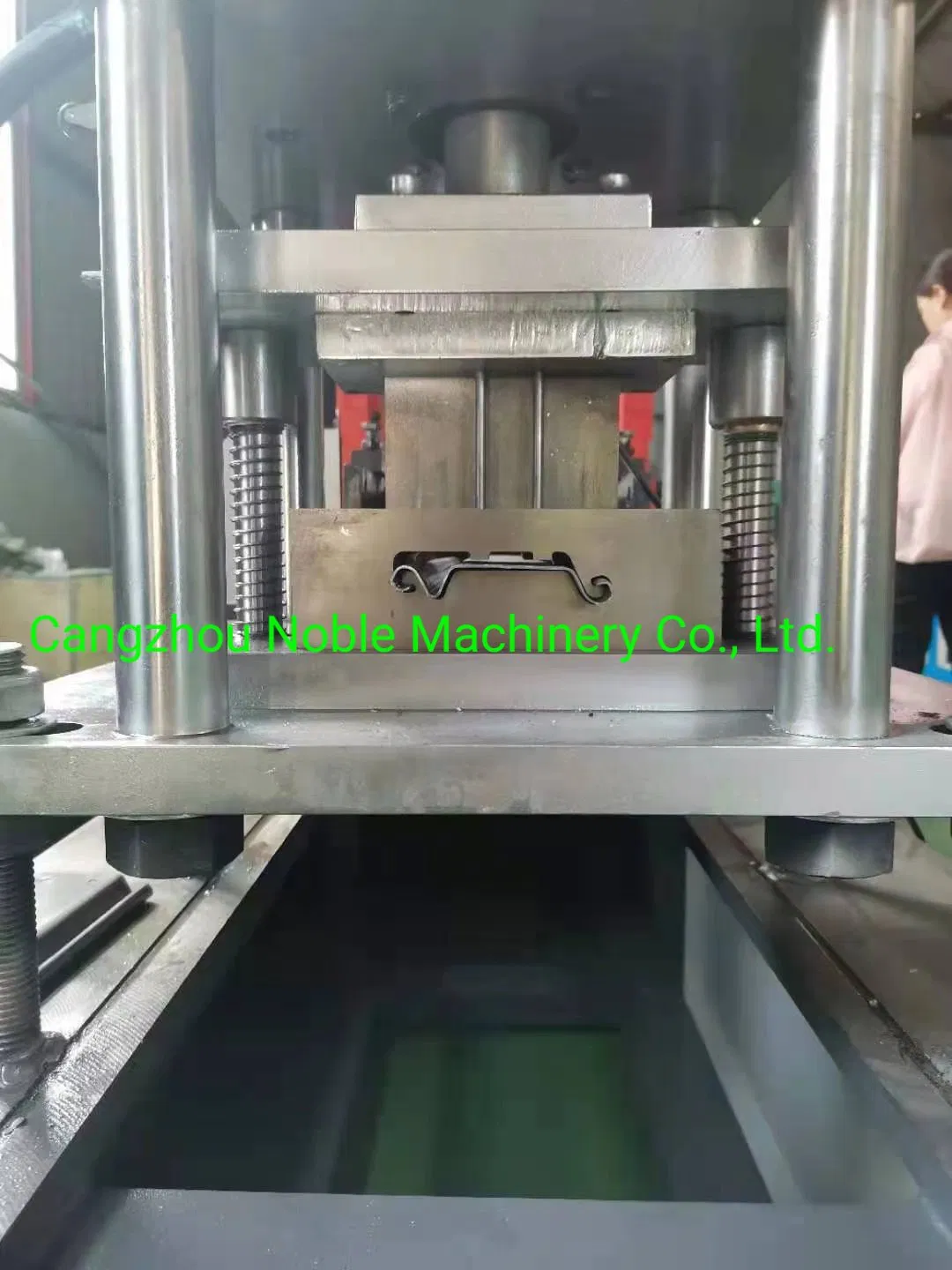

Poste a cortar, parada a cortar, diseño de tres piezas de hoja de corte, sin deformación.
1. Apilador automático (configuración opcional) - longitud personalizada.

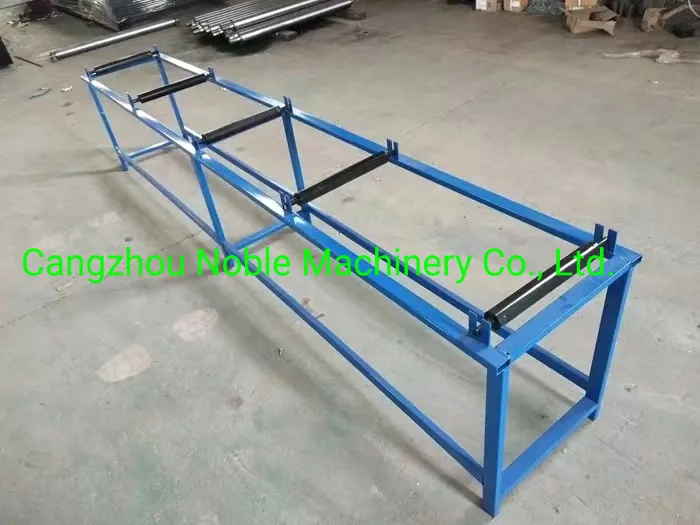

2. Mesa manual simple de recogida (configuración estándar) - longitud: 3m (común) o personalizada.
Como fabricante profesional de MÁQUINAS DE FORMACIÓN DE ROLLOS, utilizamos software de diseño CAD de última tecnología. Con más de 16 años de experiencia y un estricto control de calidad, nuestros productos cumplen con los más altos estándares internacionales, liderando la fabricación de maquinaria perfiladora.

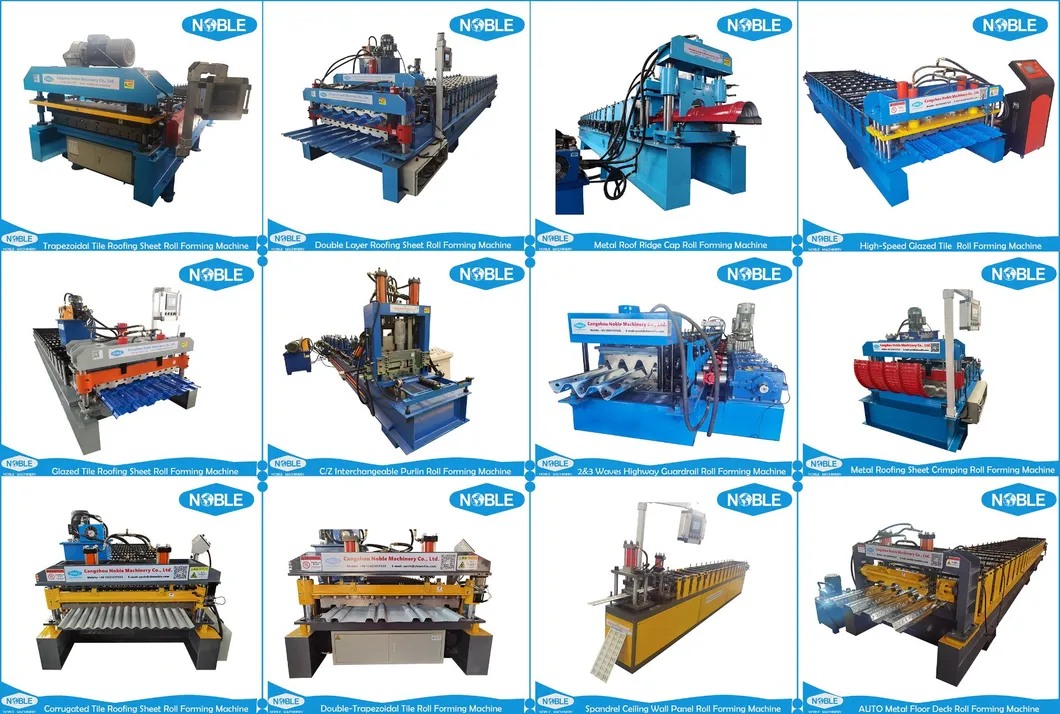

Suministramos una amplia variedad de maquinaria industrial: perfiladoras de tejas, paneles de pared, chapas corrugadas para techos, cubiertas de pisos, correas C y Z, barandillas para carreteras, líneas de paneles tipo sándwich de EPS/lana de roca, maquinaria para puertas enrollables, bobinas PPGI/GI/GL y contenedores prefabricados. Nuestro principal objetivo es proporcionar maquinaria robusta, de calidad superior, altamente productiva y duradera que ofrezca el mejor valor por su inversión.
