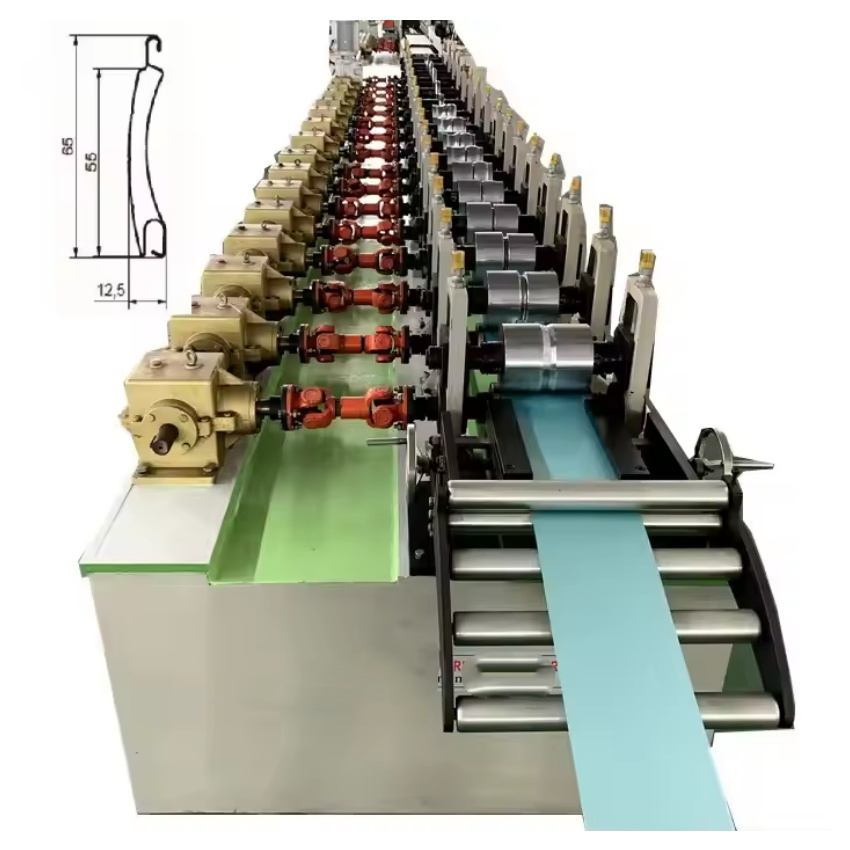

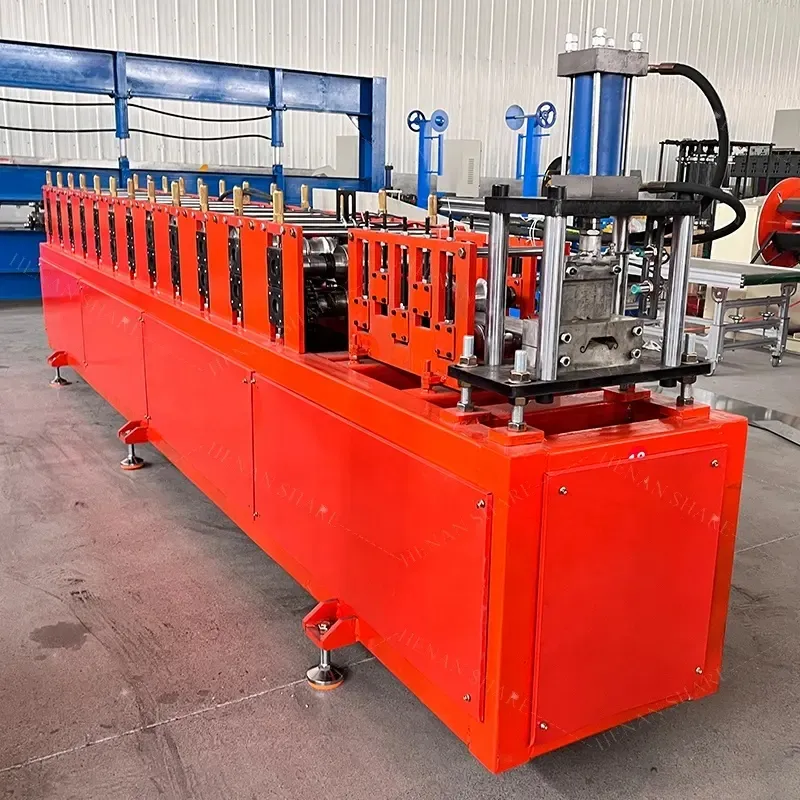

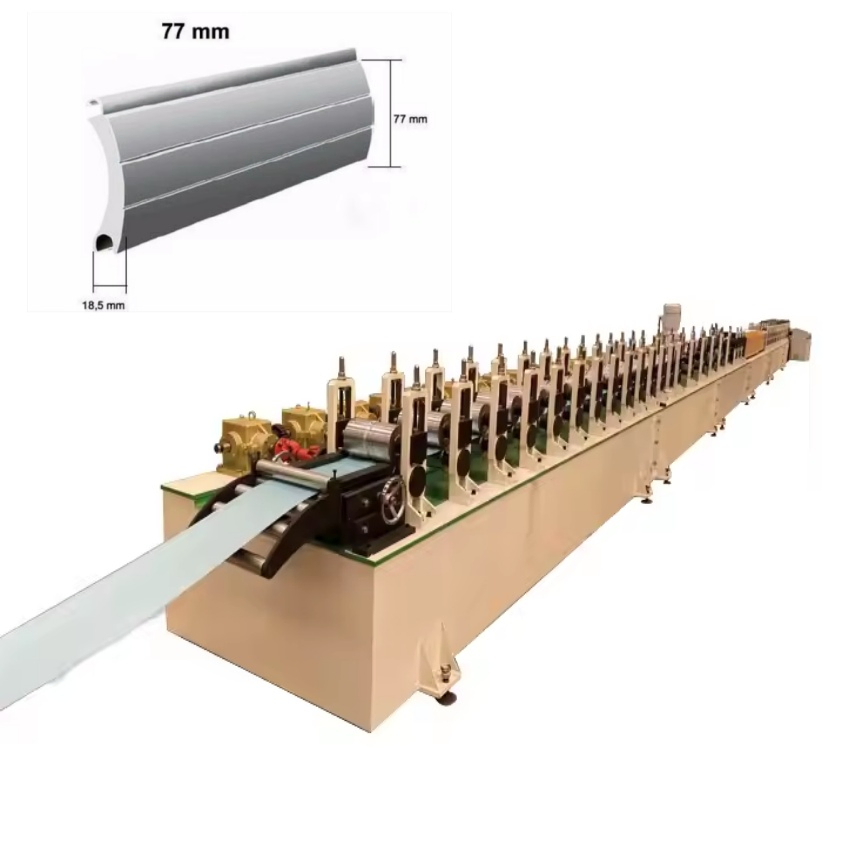

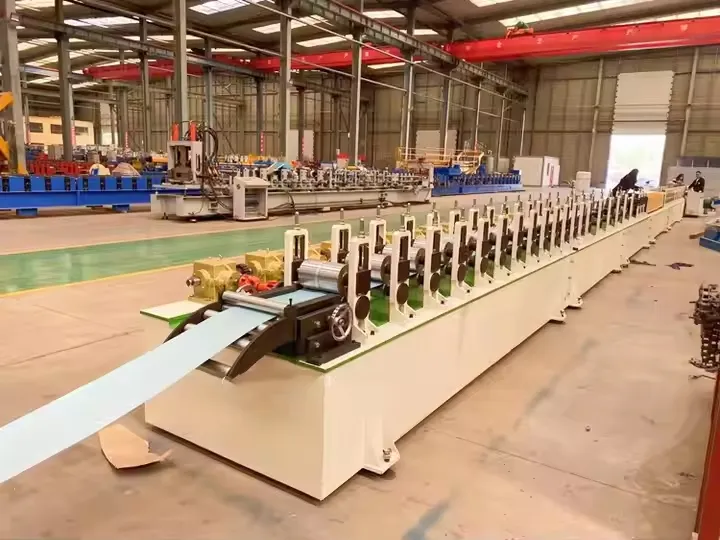

La máquina formadora de rollos del obturador de guía es completamente automática y fácil de manejar para dar forma a las láminas del obturador. Consta de un desbobinador (decoiler), equipo de guiado, sección de perfilado de rodillos, cortadora, soporte, sistema hidráulico y sistema de control.

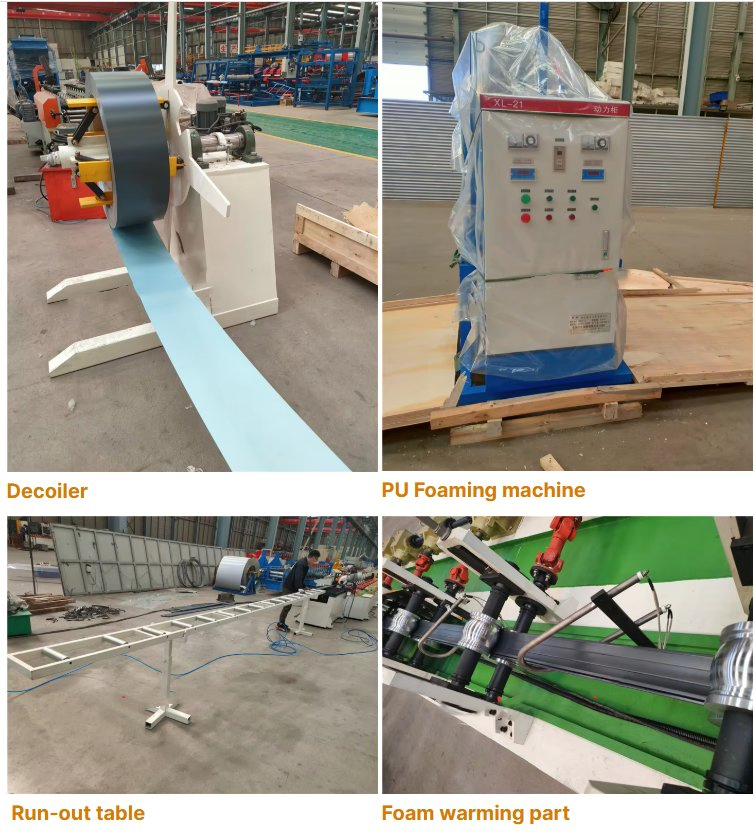

| Componente | Cantidad |
|---|---|
| Decoiler manual de 3 toneladas | 1 |
| Sistema de orientación | 1 |
| Perfiladora de rodillos (Rollo ex) | 1 |
| Caja caliente | 2 |
| Máquina de inyección de espuma | 1 |
| Dispositivo de ajuste | 1 |
| Dispositivo de corte neumático | 1 |
| Sistema de control PLC | 1 |
| Mesa de salida (6 metros) | 1 |
| Nº | Componentes Principales | Parámetros Técnicos | Cantidad |
|---|---|---|---|
| 1 | Desbobinador (Uncoiler) | Ancho: 100-300 mm. Velocidad: Sincronizada. Diámetro interno (I.D): 460-508 mm; Diámetro externo (O.D): 1350 mm. | 1 juego |
| 2 | Máquina Formadora de Rollos | Eje de acero 45# con templado HB280. Rodillos de acero GCR15 con templado. 23-28 estaciones. Velocidad de formación: 10-15m/min. Potencia del motor: 7,5 kW. Caja de engranajes. Dimensiones: 26000x1500x1400 mm. Peso: ~8 Toneladas. | 1 juego |
| 3 | Máquina de Inyección de Espuma | Tipo soplado a baja presión. Material: Espuma de PU. Potencia: 5 kW. Tasa de espumado: máx. 10 veces. Salida: máx. 120 kg/hora. Diámetro del tornillo: 6 mm. Dimensiones: 120x100x170 mm. Peso: ~300 kg. Limpieza por solvente. | 1 juego |
| 4 | Cortadora de Sierra Volante | Material del molde de corte: Acero Cr12 templado a 60-62 HRC. Presión de corte: 12-16 Mpa. Consumo de energía: 2 kW. Tolerancia de longitud: +/- 2 mm. | 1 juego |
| 5 | Estación Hidráulica | Potencia: 4 kW. Válvula solenoide de alta calidad. | 2 juegos |
| 6 | Estación de Recolección | Diseño soldado con ángulo de hierro. | 1 juego |

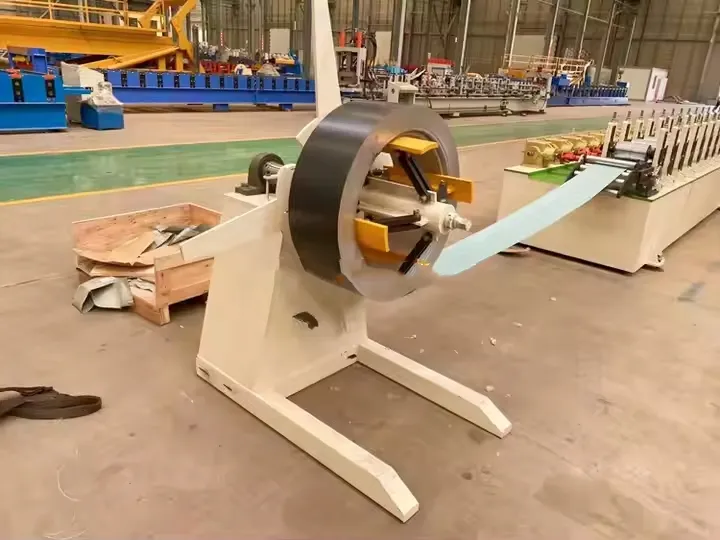

El desbobinador es un dispositivo de estructura mono-brazo diseñado para soportar y desplegar bobinas metálicas. Utiliza un cilindro hidráulico para tensionar las bobinas mediante una base telescópica inclinada. Cuenta con una rueda de freno inercial en el eje principal para prevenir la rotación involuntaria de las bobinas de acero.

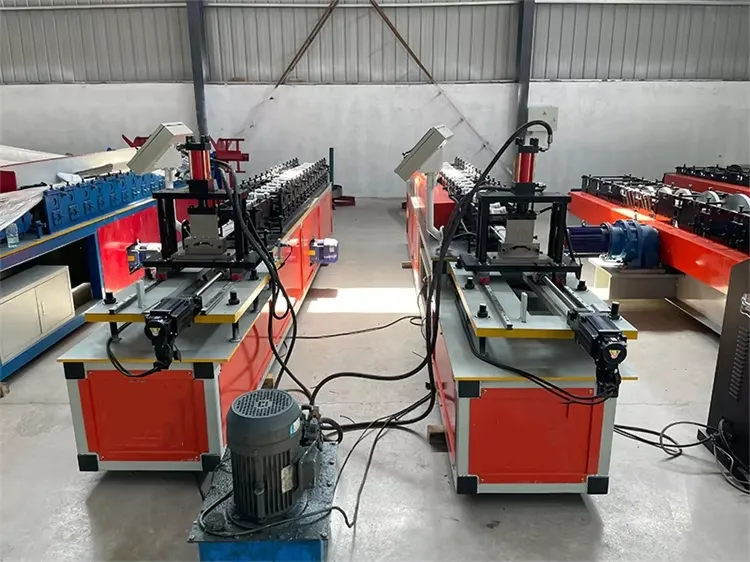

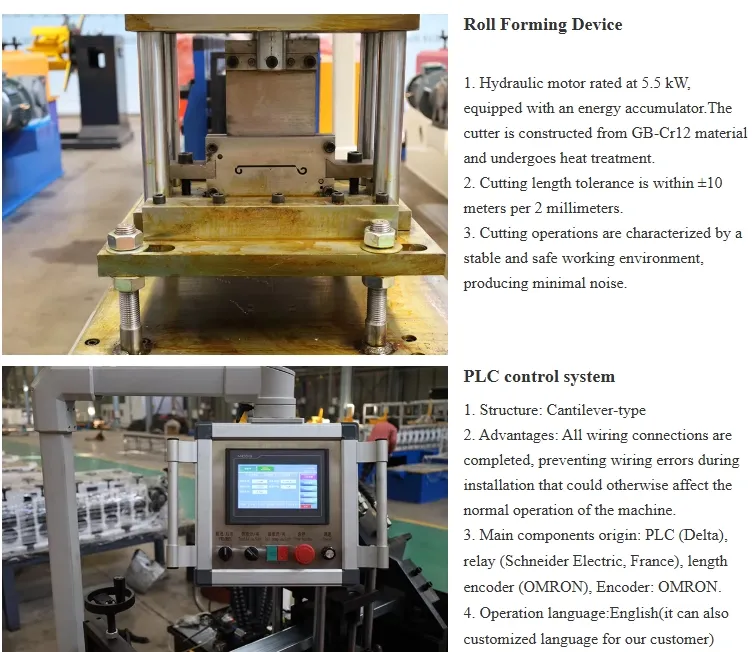

Controlado por una bomba de aceite hidráulica de alta potencia, realiza el corte automático según la longitud final configurada en el sistema. La cuchilla está fabricada de acero Cr12 con tratamiento térmico de temple para garantizar cortes precisos y durabilidad.

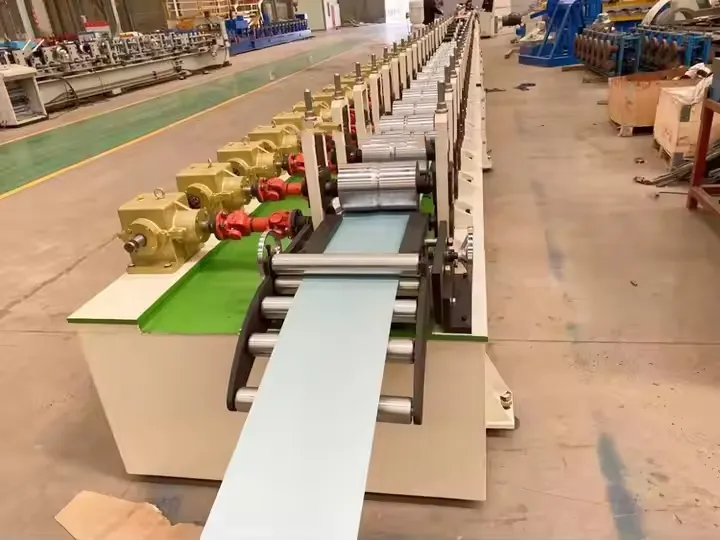

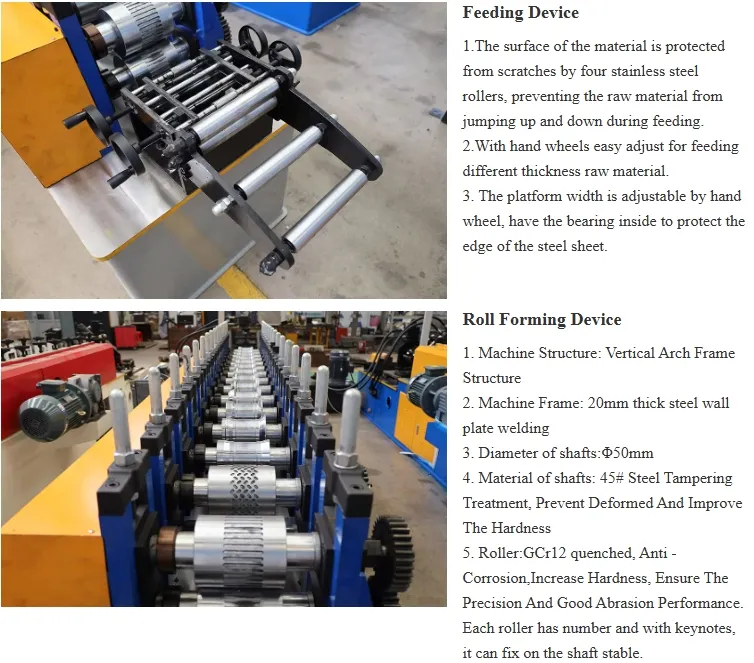

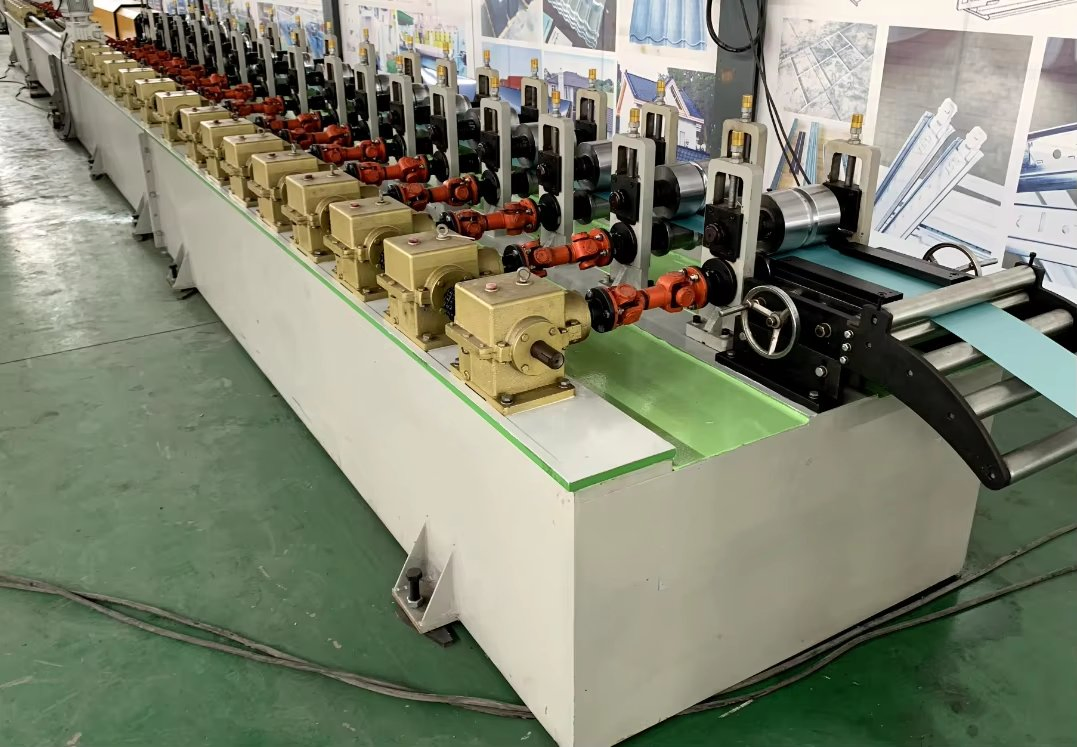

Fabricado con rodillos de acero 45# pulido y cromado duro (espesor de recubrimiento de 0.05 mm). La superficie tratada térmicamente mantiene las placas lisas y previene marcas o rayaduras indeseadas durante el proceso de perfilado.
Sistema operativo intuitivo mediante pantalla táctil y botones físicos. Permite ajustar la longitud de corte de las piezas y el lote de producción de forma automática para un manejo extremadamente sencillo.
Este sistema neumático de descarga y apilado consta de un soporte de material, un cilindro de posicionamiento longitudinal y mecanismos transversales de doble cara. La longitud y ancho de apilamiento son regulables, permitiendo la recolección automática y ordenada de las placas terminadas.

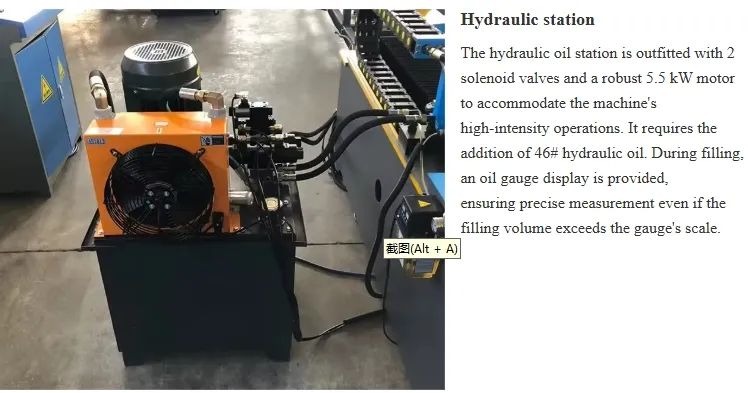

Suministra la presión necesaria mediante aceite hidráulico 46#. Capacidad recomendada: llenar hasta 3/4 del depósito. Presión operativa: 8-10 MPa.
Somos fabricantes especializados en el desarrollo de máquinas para la producción de persianas enrollables y rieles de guía en China. Ofrecemos diferentes configuraciones adaptadas para espesores de material de 0.5 mm a 1.2 mm, cumpliendo con los estándares de calidad y ajustándonos a los requerimientos técnicos de cada mercado internacional, exportando a países de América del Sur, Asia y África.

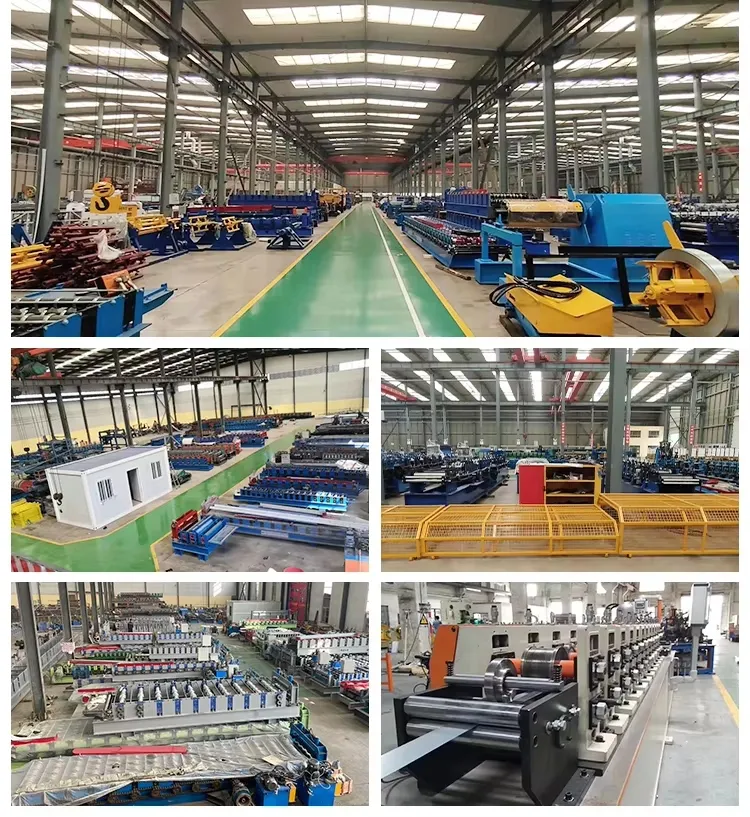

Mantenemos un enfoque constante en el desarrollo de nuevas tecnologías, introduciendo modelos mejorados anualmente. Contamos con dos equipos especializados de ingeniería para diseño técnico y un departamento dedicado al servicio posventa. Nuestra fábrica en Hebei, China, dispone de un equipamiento completo para procesar piezas con alta precisión, garantizando la supervisión total del proceso de producción y la entrega de maquinaria con una excelente relación costo-beneficio para la exportación a más de 50 países.
