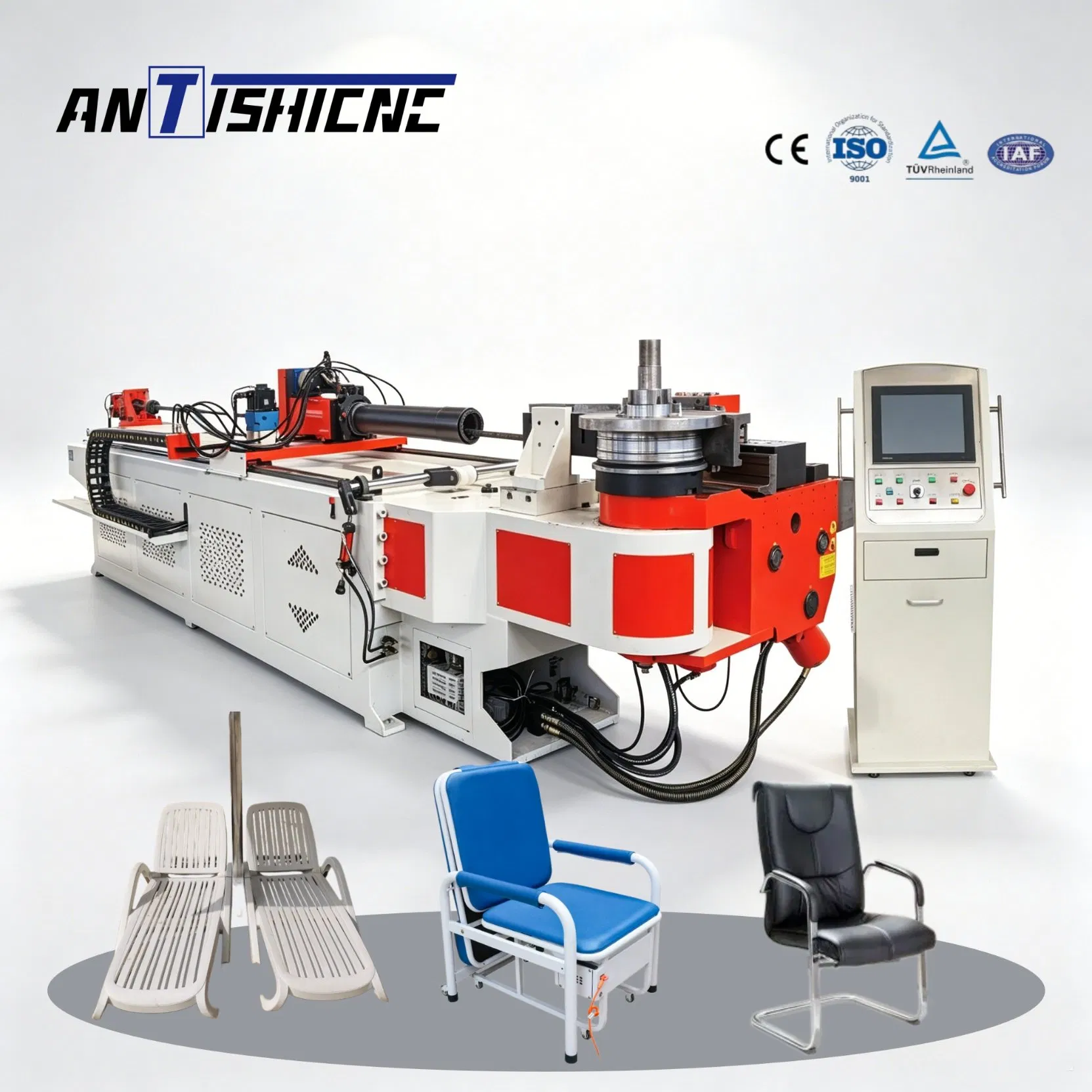

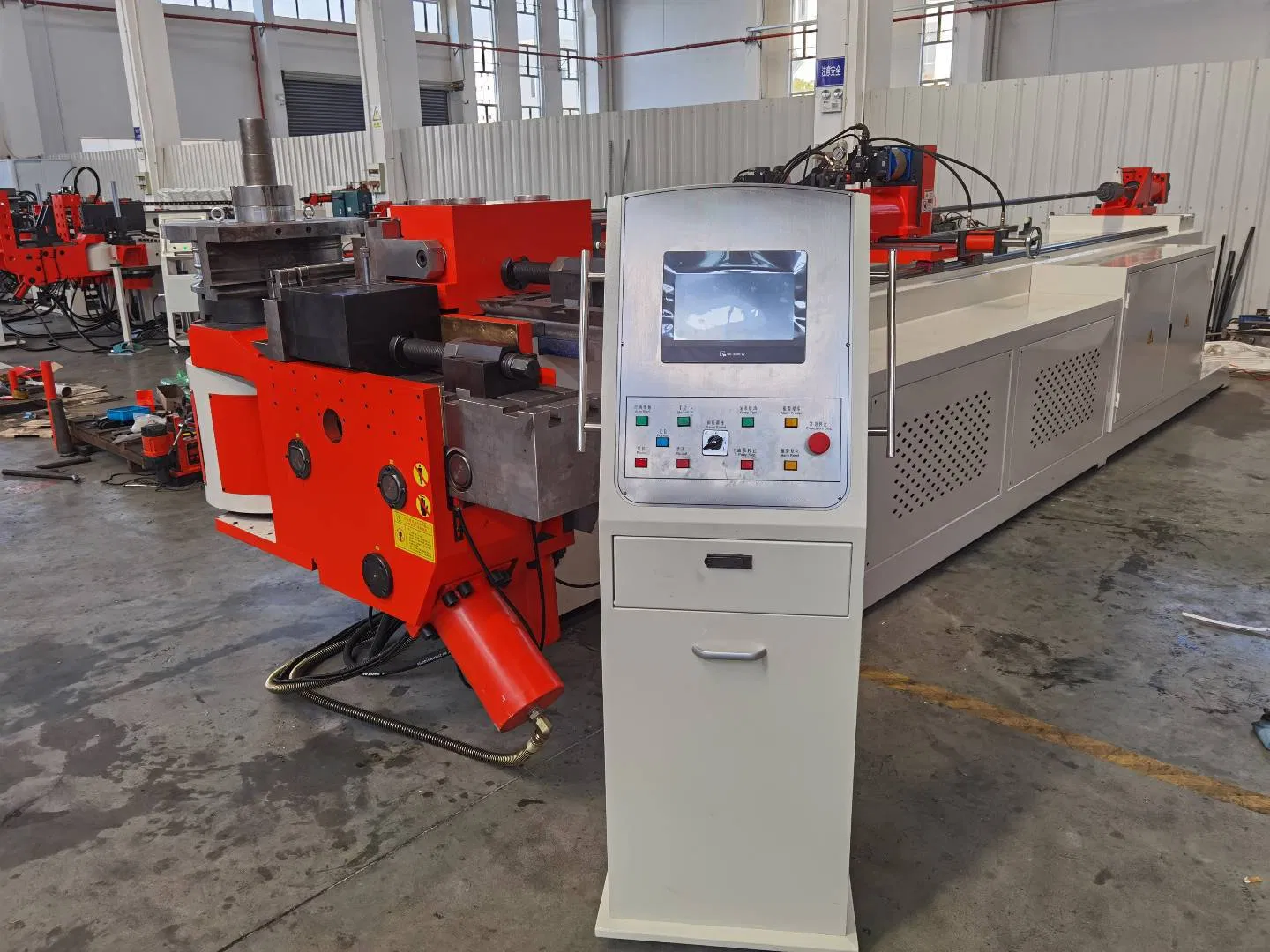

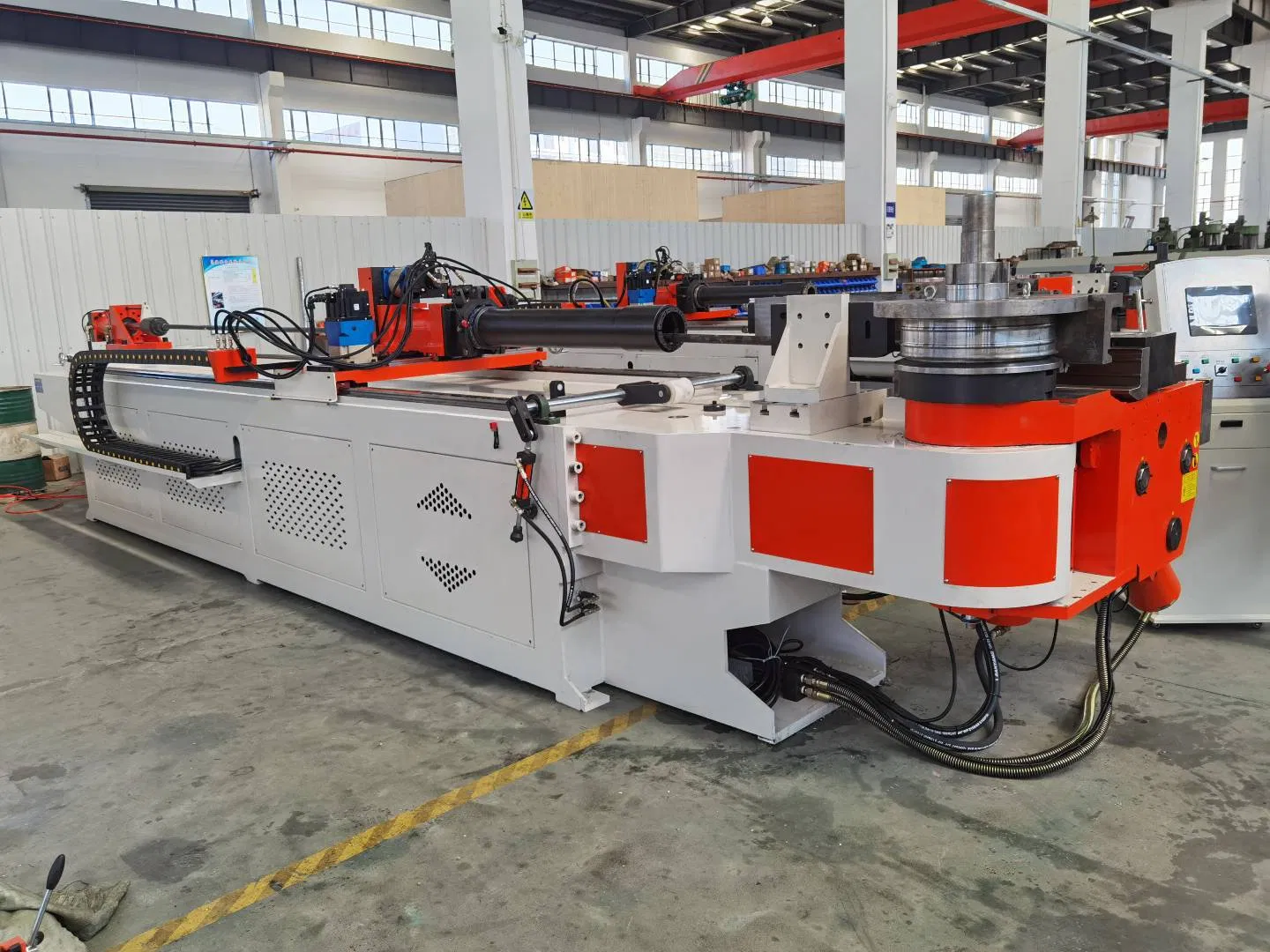

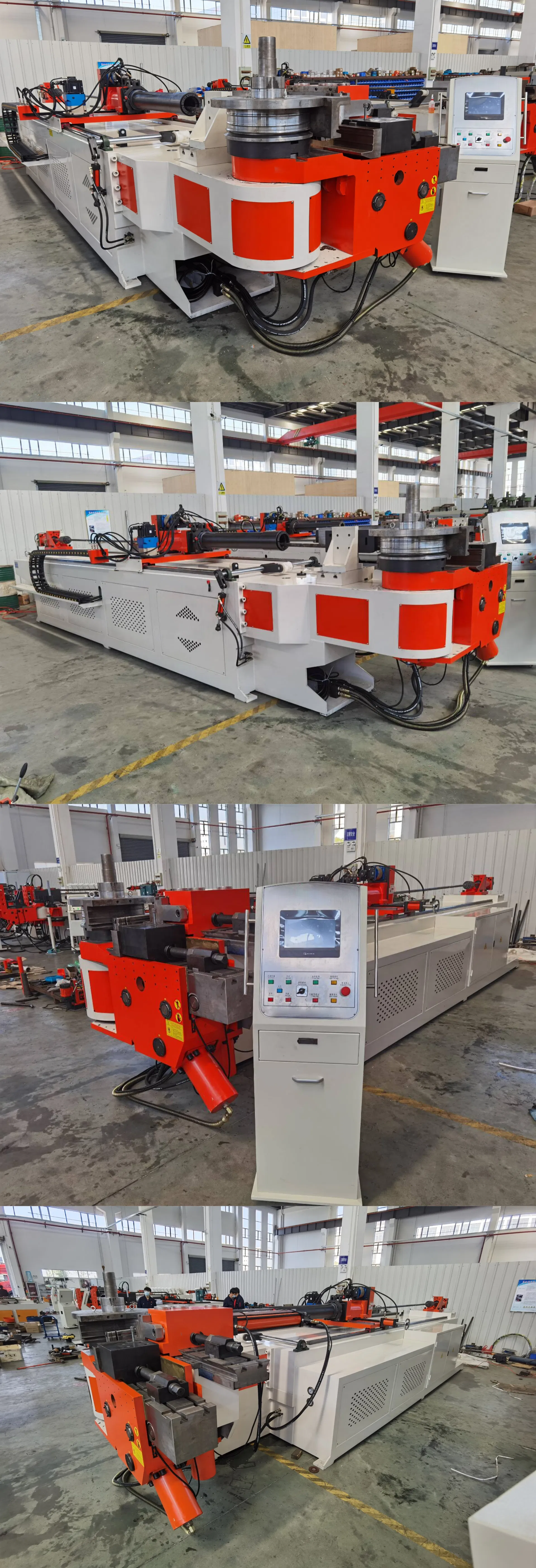

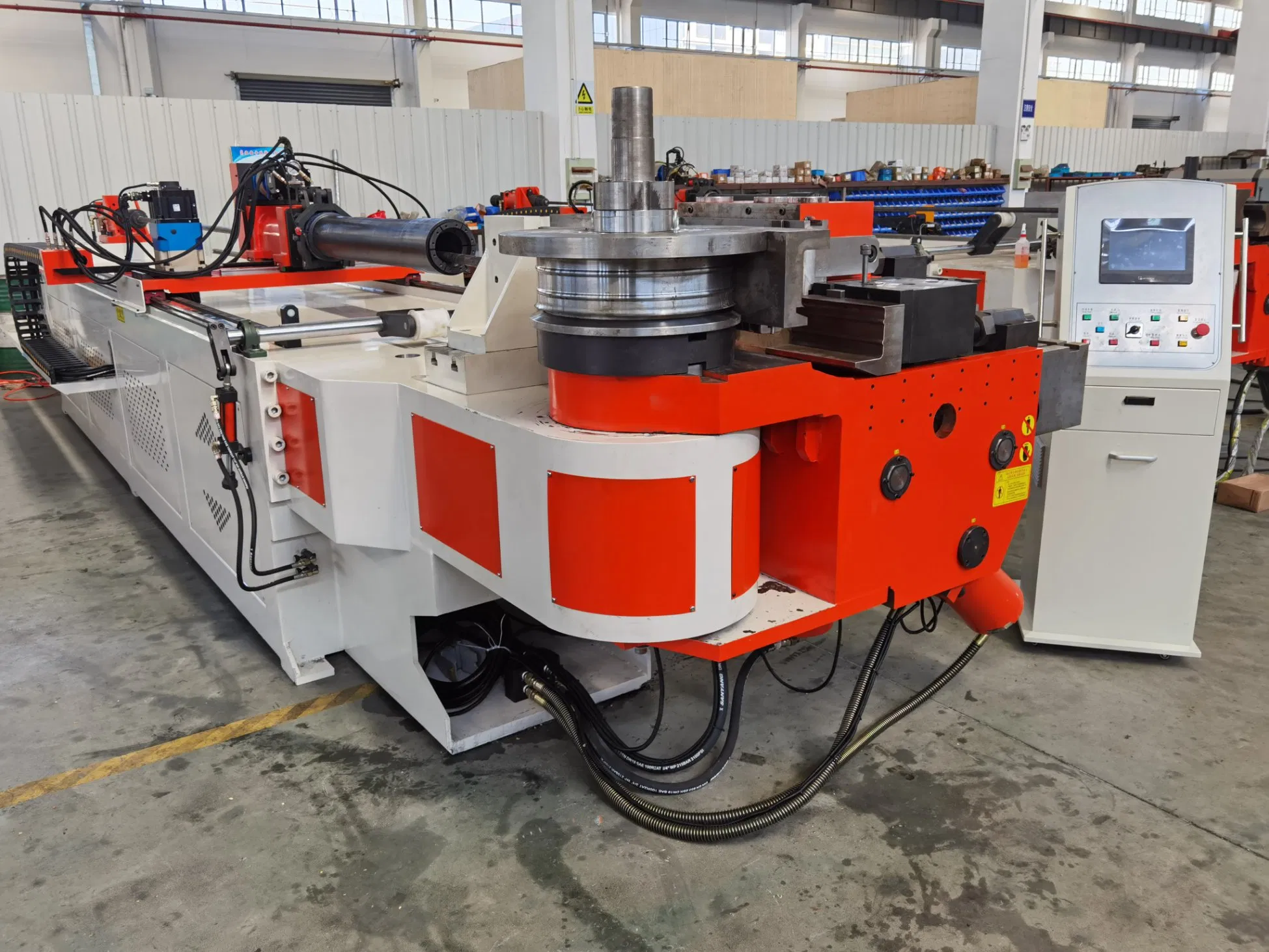

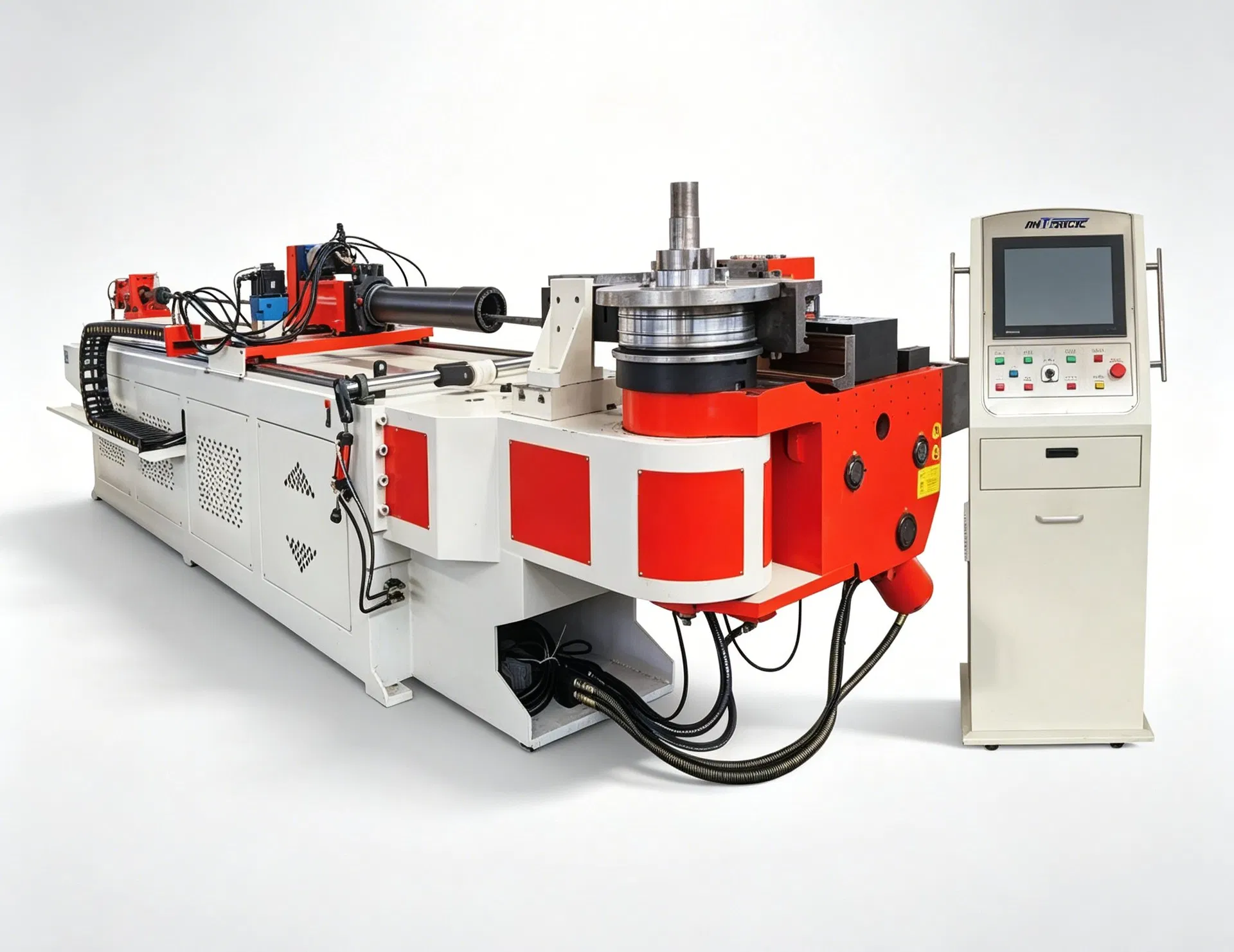

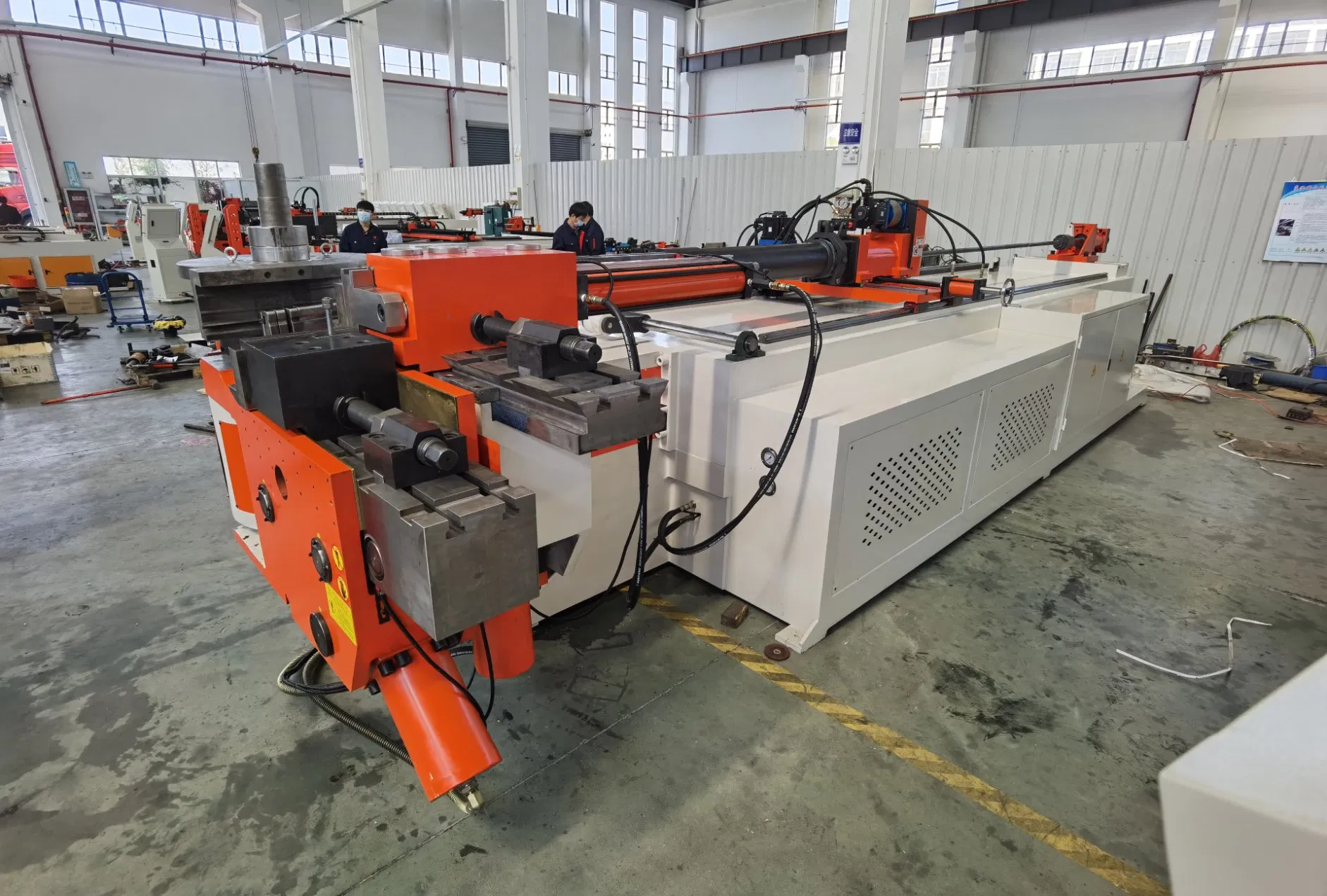

CNC130-2A-1S es un sistema de tuberías CNC híbrido (hidráulico-eléctrico) de servicio pesado. Este modelo tiene una capacidad de procesamiento máxima de Φ127×10 mm para acero al carbono y Φ127×4,5 mm para acero inoxidable. Está equipado con un sistema de servo completo Mitsubishi (5 kW para alimentación / 3 kW para rotación de tuberías) y un sistema hidráulico de alta potencia de 30 kW. Con un peso total de máquina de 12.000 kg. Sirve como una solución crítica para el procesamiento de accesorios de tubería de clase 130mm en la industria pesada, recipientes a presión y sectores de equipos de energía.
La especificación de acero al carbono de Φ127×10 mm representa el límite superior para la clase de 130 mm. Los datos del sector muestran que modelos similares de 130 mm suelen manejar espesores de pared de acero al carbono de 8–9 mm; la capacidad de esta máquina para procesar un espesor de pared de 10 mm significa una capacidad de procesamiento superior para tuberías de paredes gruesas. La especificación de acero inoxidable Φ127×4,5mm cumple la demanda de conexiones de tubería resistentes a la corrosión en aplicaciones como recipientes a presión y tuberías de proceso químico.
El eje de alimentación (servo de 5 kW) y el eje de rotación (servo de 3 kW) están accionados por servomotores Mitsubishi, lo que garantiza un posicionamiento de alta precisión (alimentación ±0,1 mm, rotación ±0,1°); el accionamiento de flexión principal se acciona mediante un motor hidráulico de 30 kW, que proporciona un par de flexión excepcionalmente alto. Esta combinación óptima de "alimentación servo + flexión hidráulica" equilibra la precisión y la potencia.
Con una carrera de avance de 4.000 mm, la máquina soporta la formación en un solo paso de componentes de tuberías extralargo. Los radios de curvatura van de 90 a 500 mm, cubriendo las necesidades de curvas de gran radio. Hasta 50 curvas por tubo; almacenamiento de programa para 500 juegos.

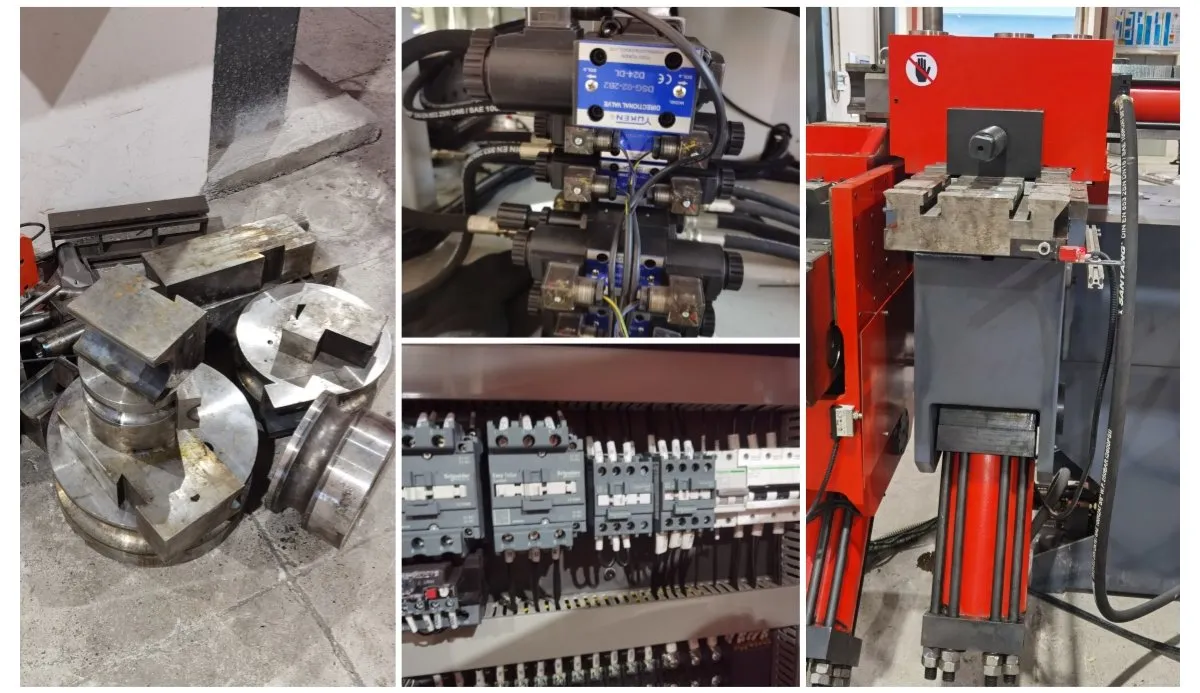

Bastidor de máquina soldado por láser + brazo de flexión forjado. CR12MoV componentes deslizantes (tratamiento de triple temperado). Juegos de válvulas hidráulicas Taiwán TEYE + juntas Taiwán Dingji + Japón Mitsubishi servo sistema.
| Parámetro | CNC130-2A-1S |
|---|---|
| Capacidad de flexión máxima 1,5D de acero al carbono | Φ127×10mm |
| Capacidad de flexión máxima de acero inoxidable 1,5D | Φ127×4,5mm |
| Recorrido de alimentación máx. (B) | 4000mm |
| Método de alimentación | Entrega directa orentrega de tampón |
| Radio de curvatura máx | 90-500mm |
| Ángulo de flexión máx | 190° |
| Número de tuberías dobladas por conexión | 50 items |
| Número de archivos de pliegue configurables | 500 |
| Velocidad de flexión | MAX 20 °/segundo |
| Velocidad de rotación del tubo | Max 100 °/segundo |
| Velocidad de alimentación | MAX 450mm/seg |
| Precisión de flexión | ±0,2° |
| Ángulo de giro del tubo | ±0,1 ° |
| Longitud de alimentación precisión | ±0,1mm |
| Servomotor del tubo giratorio | 3KW |
| Servomotor de alimentación | 5KW |
| Potencia del motor hidráulico | 30KW |
| Potencia total | 37KW |
| Presión máxima del sistema | 17MPa |
| Depósito de aceite | 800L |
| Dimensiones de la máquina | ≈8200 x 2.000 x 2.000 mm |
| Peso | 12000kg |
