Información Básica
No. de Modelo.
YX101.6-152.4
Fuente De Alimentación
Presión hidráulica
Característica
Automatización
Certificación
ISO9001, CE
Personalizado
Personalizado
Espesor del material
0,4-0,5mm
Material de corte
Cr12mov
Paquete de Transporte
Desnudo y cubierto por película plástica
Descripción de Producto

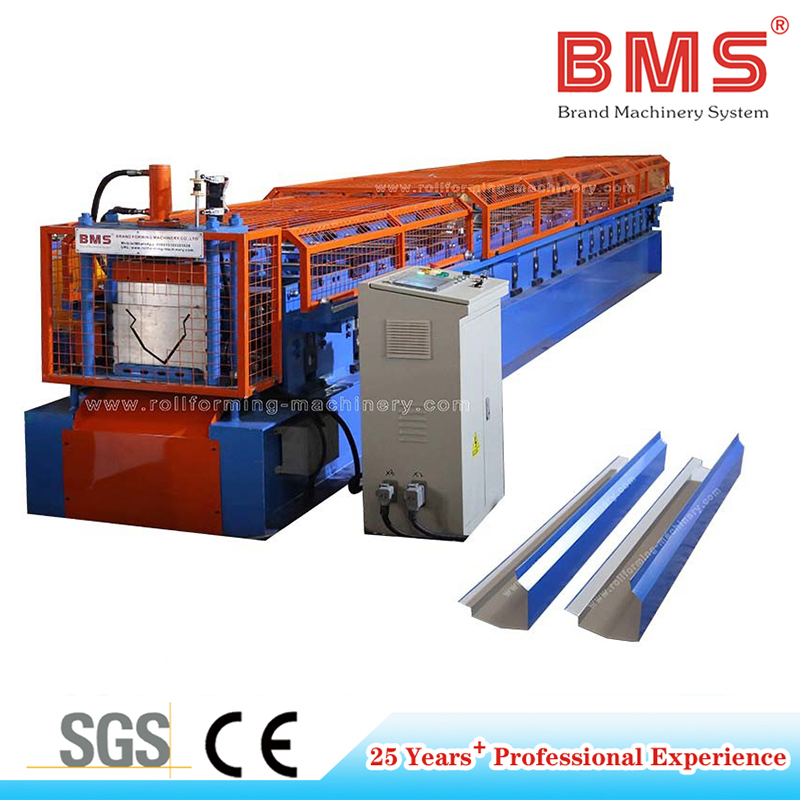

Yx101.6-152.4 Gable Rollo Guarnecido de Ex
Enrolladora de encuadernación de YX101.6-152.4 Perfil
Especificaciones del Material
- Ancho efectivo: 152.4mm
- El espesor del material: 0.4-0.5mm
- Material aplicable: PPGI
- Límite de fluencia: 550Mpa
Componentes de la máquina

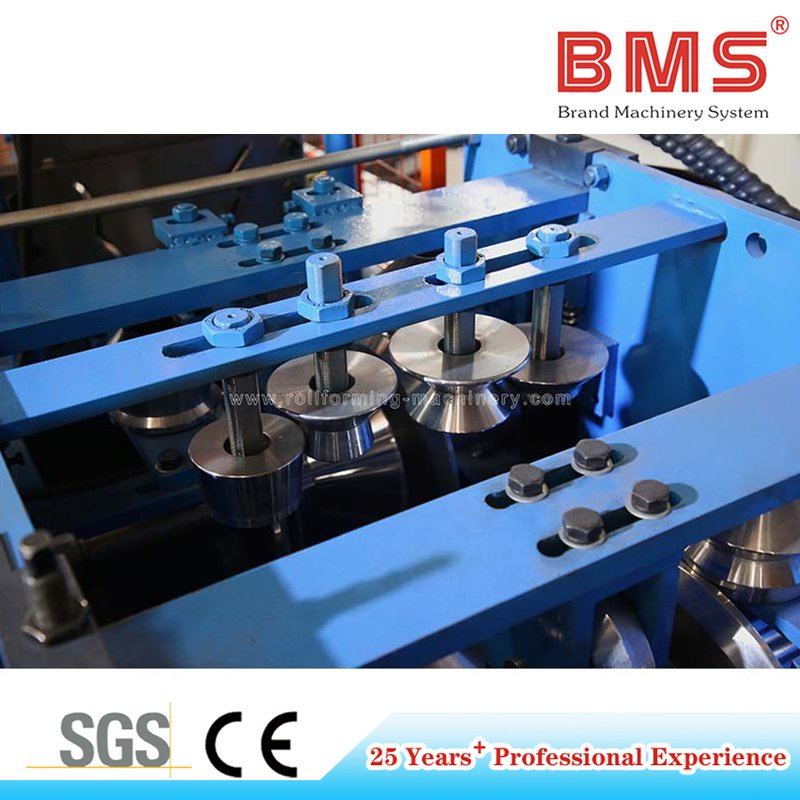

Dispositivo de alimentación de material
Diseño robusto y preciso para asegurar la correcta entrada de la bobina de chapa sin desviaciones en el proceso de perfilado.

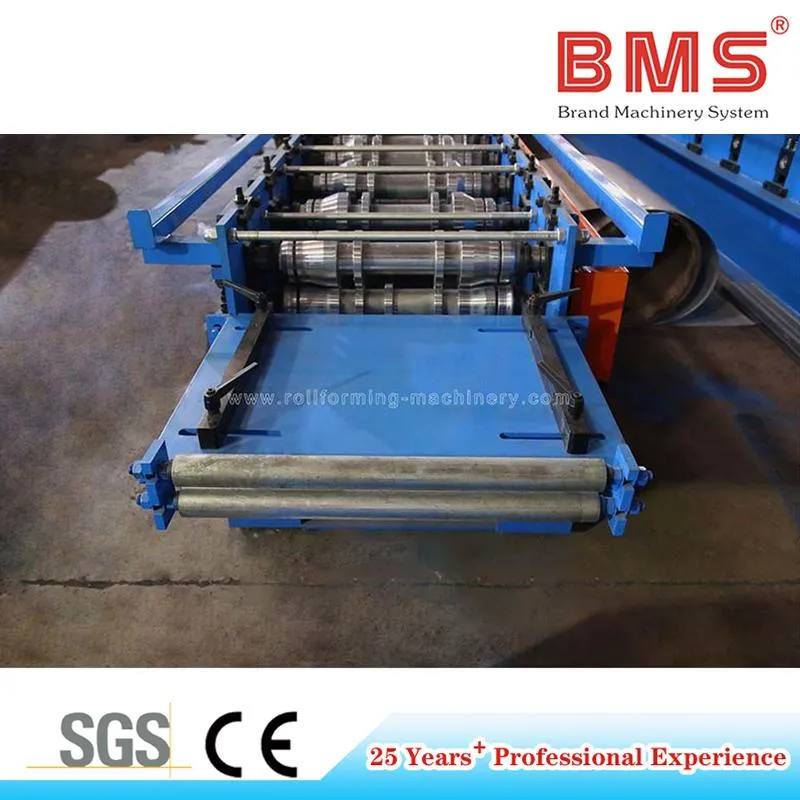

La máquina principal
- Con guía de alimentación de material, bastidor de acero tipo H450 soldado.
- Espesor de la pared lateral: Q235 t18mm.

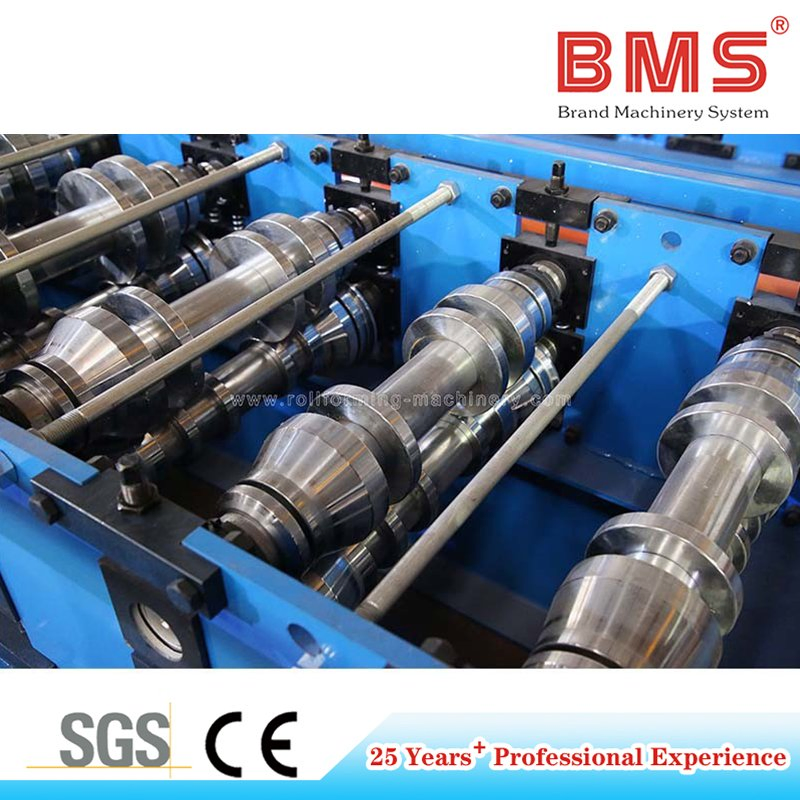

- Rodillos de acero 45#, fabricados en tornos CNC, tratamiento térmico y recubiertos de cromo duro (0.04mm).
- Ejes de diámetro ф75mm de mecanizado preciso.
- Transmisión por engranajes/piñones con 18 pasos de formado.
- Motor principal de 11KW con control de velocidad por frecuencia.
- Pernos y tornillos de alta resistencia grado 8.8.
- Velocidad real de formado: 12-15 m/min (excluyendo corte).

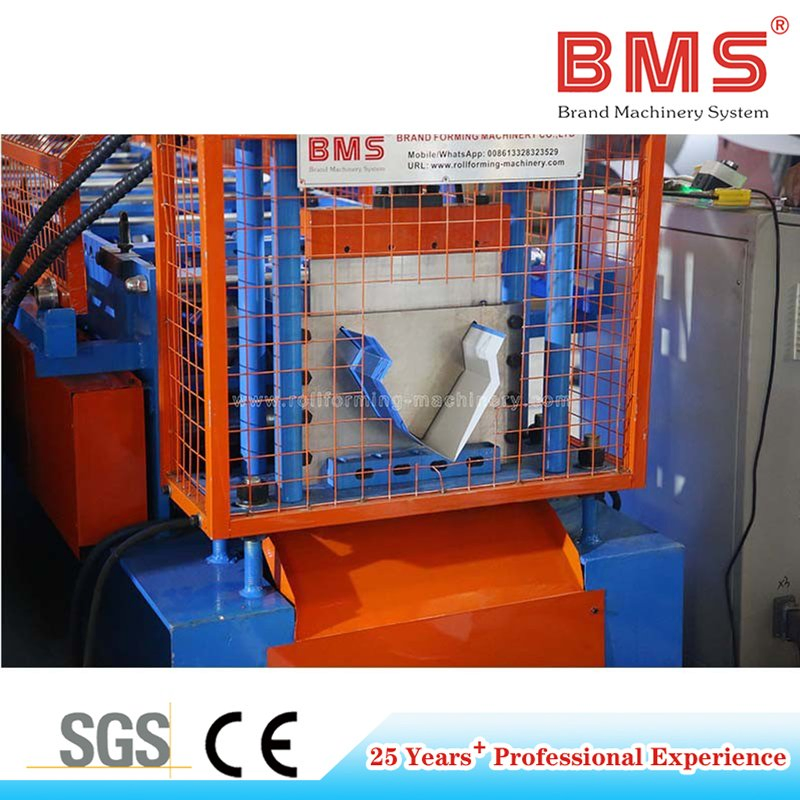

Dispositivo de corte hidráulico post
- Sistema de corte automático pos-perfilado con parada de precisión, diseño de cuchilla de dos piezas para un corte limpio sin rebabas.
- Motor hidráulico: 4KW.
- Material de cuchilla: CR12MoV con tratamiento térmico HRC58-62.
- Potencia de corte suministrada por la estación hidráulica principal.
Sistema de control PLC
Permite controlar de forma automática tanto la cantidad como la longitud del corte de los perfiles. La entrada de datos de producción se realiza cómodamente mediante la pantalla táctil para un proceso totalmente automatizado.
| Componente |
Especificación y Marca |
| Combinado con |
PLC, Inversor, pantalla táctil, Encoder, etc. |
| PLC |
Siemens (marca alemana) / Schneider (marca francesa) |
| Inversor |
Siemens (marca alemana) / Schneider (marca francesa) |
| Pantalla táctil a color |
7 pulgadas, Siemens (marca alemana) / Schneider (marca francesa) |
| Encoder |
Omron (marca japonesa) / Interruptores, luces y contactores de primera calidad |
| Relé Térmico |
Siemens (marca alemana) / Schneider (marca francesa) |
| Interruptor de aire |
LG-LS (marca coreana). Tolerancia de corte ≤±1 mm. Control a 24V. |
Servicio Post-Venta y Términos
Servicio Post-Venta
- Garantía de 24 meses tras la entrega de la máquina.
- Envío gratuito de piezas de repuesto dentro del periodo de garantía.
- Soporte técnico de por vida para todos nuestros equipos.
- Disponibilidad de envío de técnicos oficiales para instalación y capacitación técnica en la planta del cliente (costo adicional).
Términos de Intercambio
- MOQ: 1 Juego
- Tiempo de entrega: Aprox. 45 días hábiles
- Puerto de carga: Puerto de Xiamen
- Forma de pago: T/T o L/C
- Exportación: A más de 80 países y regiones globales.
Estilo de embalaje
| Método de embalaje |
Detalles de protección y transporte |
| Estructura Principal |
Cuerpo principal desnudo y cubierto con una capa de película de plástico protectora contra el polvo y la corrosión marina. |
| Fijación en Contenedor |
Carga y anclaje firme en el contenedor utilizando cables de acero de alta resistencia y bloqueos de seguridad adaptados para envíos de larga distancia. |
Perfil de Empresa
Instalaciones de producción avanzadas y control de calidad estricto para asegurar la entrega de perfiladoras de alta precisión y confiabilidad a nivel internacional.
Preguntas Frecuentes (FAQ)
¿Cuál es el periodo de garantía de la perfiladora?
Ofrecemos una garantía completa de 24 meses a partir de la fecha de recepción de la máquina. Durante este periodo, enviamos cualquier pieza de recambio necesaria de forma gratuita a través de servicio de mensajería rápido.
¿Qué tipo de material y espesor puede procesar este modelo?
La máquina está optimizada para procesar bobinas de PPGI (acero galvanizado prepintado) con un espesor de material de entre 0.4 y 0.5 mm, y un límite de fluencia de hasta 550Mpa.
¿De qué marca son los componentes eléctricos y el sistema PLC?
El sistema de control está equipado con componentes de marcas de primer nivel mundial, incluyendo PLC, inversores y pantallas táctiles de Siemens (Alemania) o Schneider (Francia), y codificadores Omron (Japón).
¿Cómo se garantiza la seguridad de la máquina durante el transporte marítimo?
La máquina se recubre completamente con película plástica protectora para prevenir la corrosión por humedad. Adicionalmente, se sujeta firmemente al contenedor utilizando cables de acero y bloques de fijación para soportar los movimientos del viaje.
¿Ofrecen soporte de instalación y capacitación?
Sí, ofrecemos soporte técnico remoto de por vida. De manera opcional, podemos enviar a nuestros ingenieros especializados directamente a la fábrica del cliente para realizar el montaje, puesta en marcha y capacitación del personal local.
¿Cuál es la velocidad de producción real del equipo?
La perfiladora principal alcanza una velocidad real de trabajo de entre 12 y 15 metros por minuto, sin contar los tiempos de parada para el ciclo de corte del perfil.
