| Introducción y Parámetros Técnicos Generales | |
|---|---|

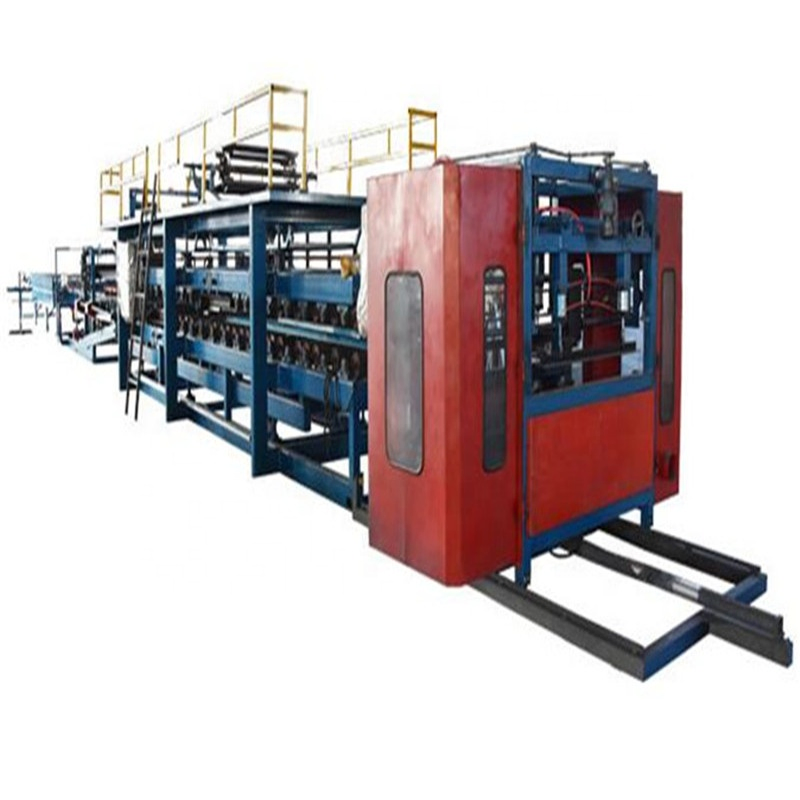

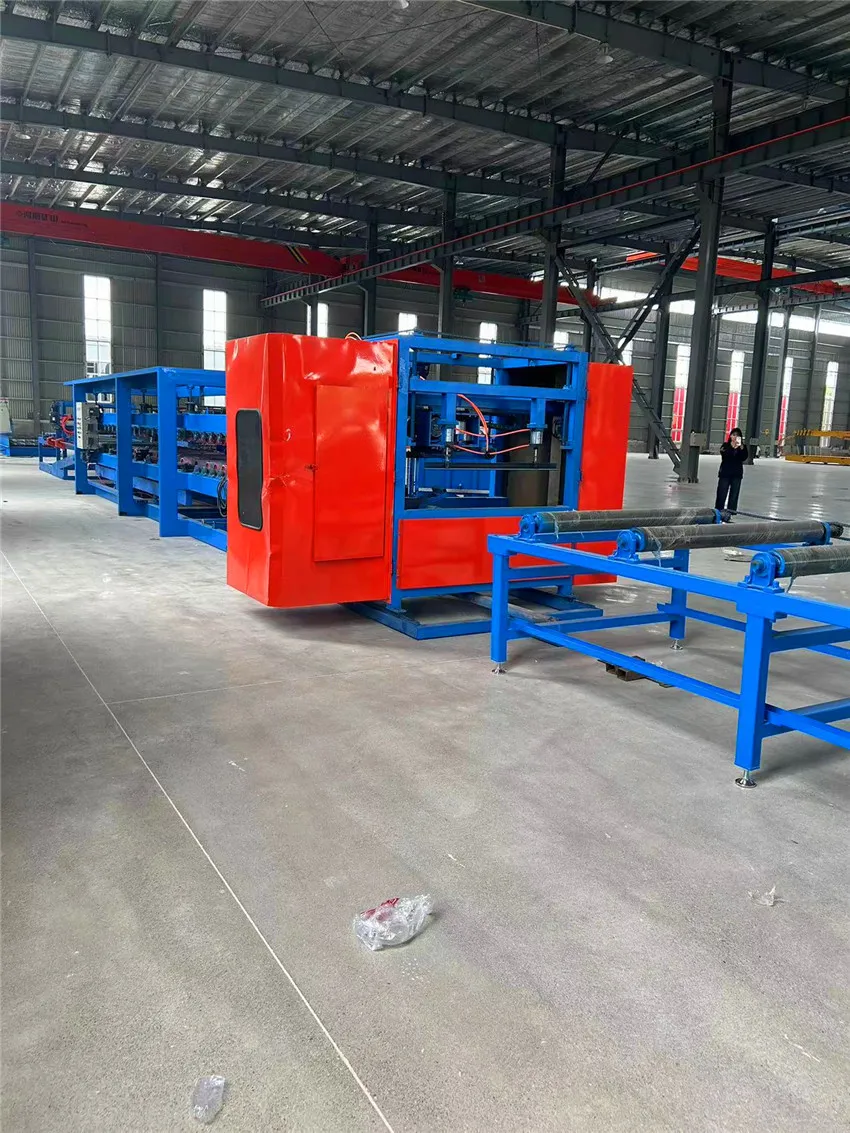

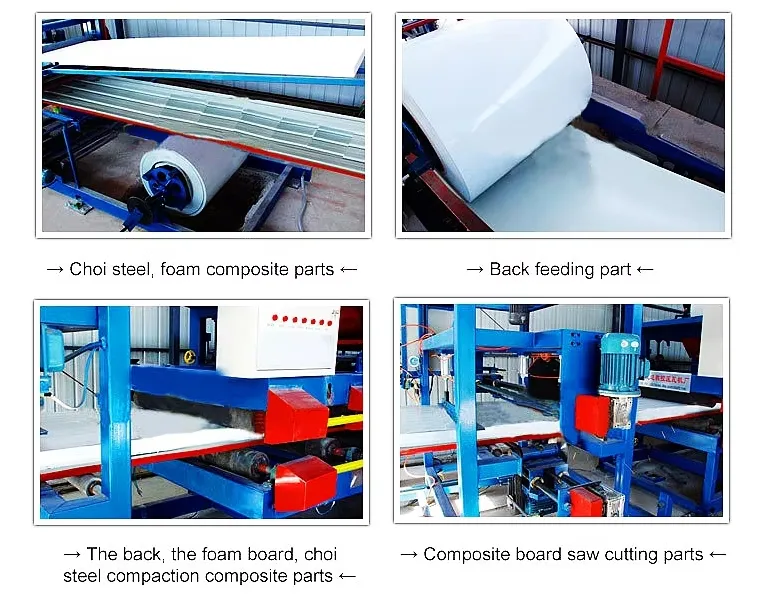

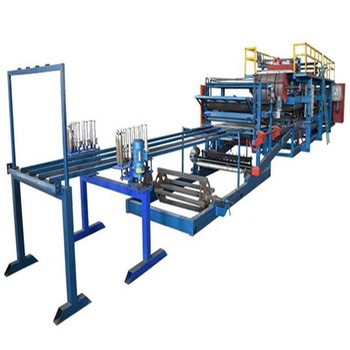

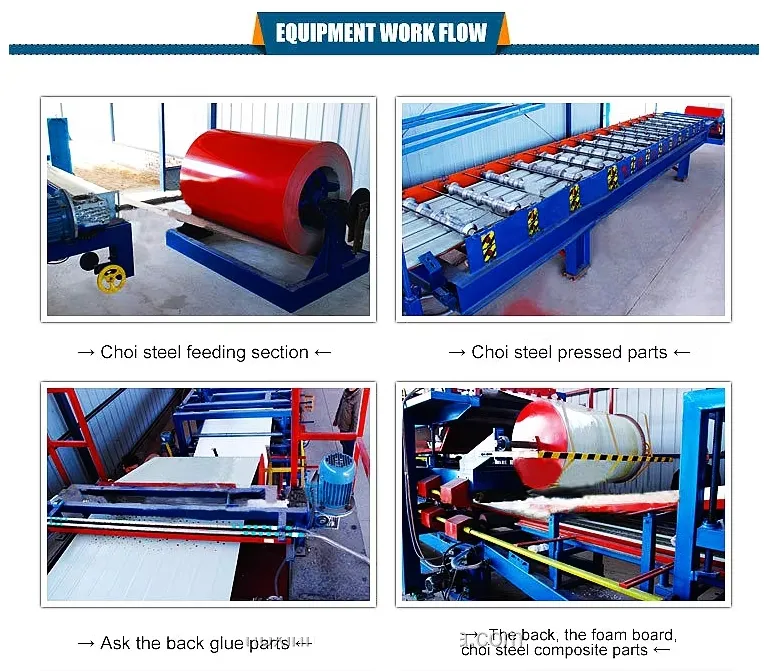

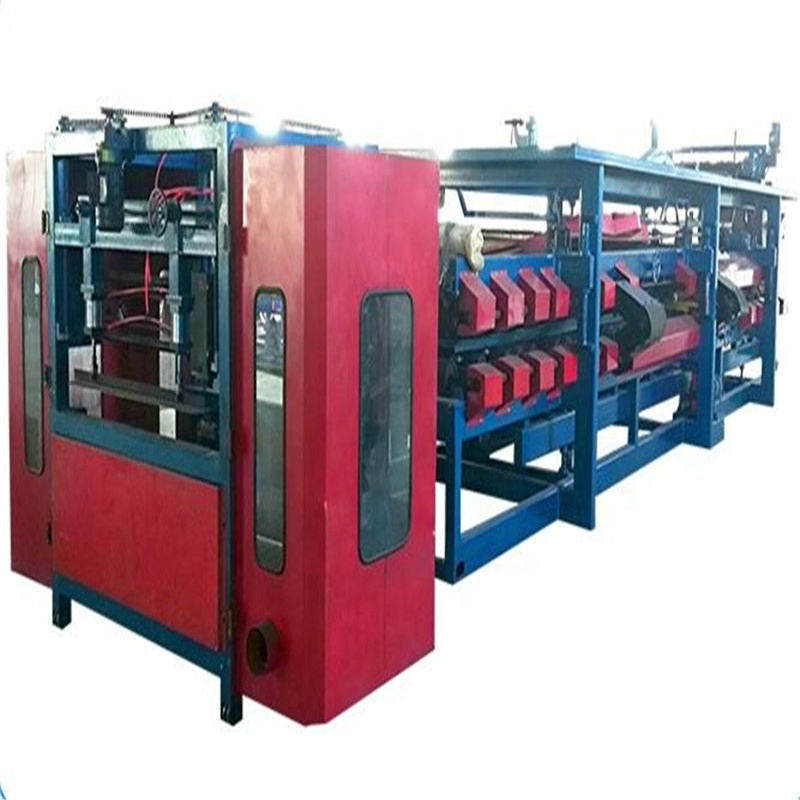

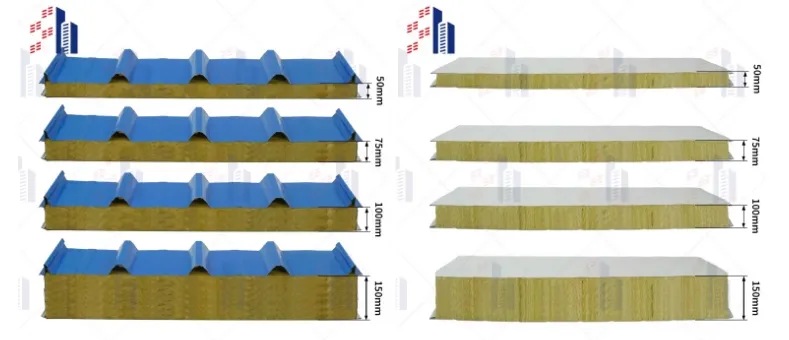

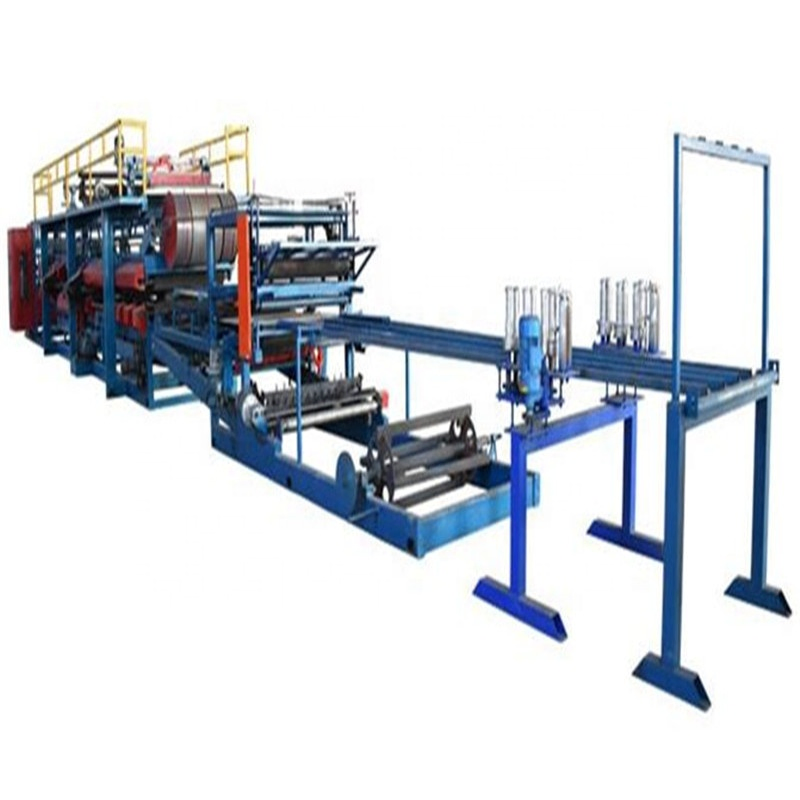

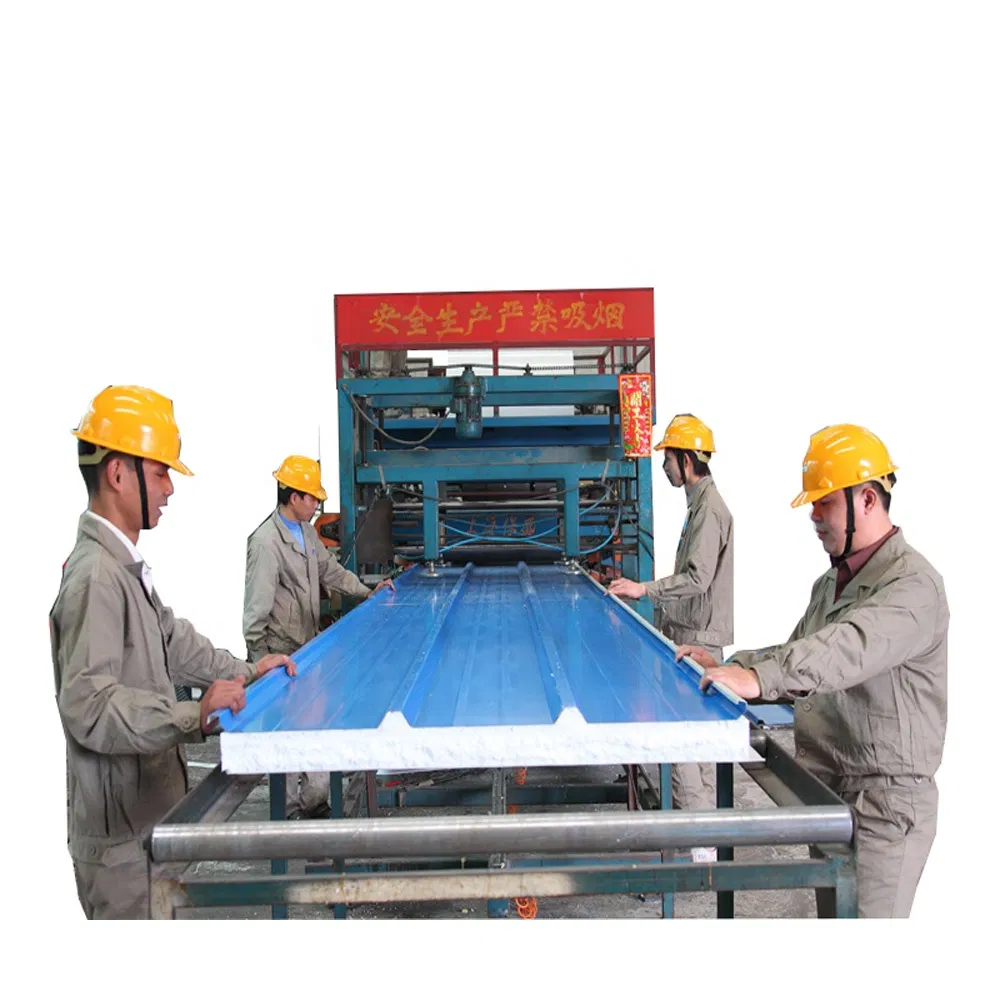

| Introducción: | El panel sandwich es una línea compuesta, contiene máquina de formación de rodillos y sistema de laminación de paneles sandwich. Toda la línea está controlada por el centro de control del PLC. El material es de acero de la bobina de chapa, su espesor puede ser de 0,4-0,6mm, el ancho puede ser de 1250mm, la fuerza hidráulica ≤235Mp. El relleno es EPS o lana de roca. |
| Parámetros técnicos |
Tamaño del panel sandwich: Longitud: ≥2m, Ancho: ≤1250mm, Grosor: Según el dibujo Tamaño de bobina de chapa de acero: Grosor: 0,4mm-0,6mm, Ancho≤1250mm, Peso máximo: 5T, Diámetro interior de la bobina: 500mm y 600mm, Diámetro exterior de la bobina: 1000mm Material de relleno EPS: Densidad≥18kg/m3, tolerancia de≤1mm/m recta, tolerancia de arco≤3mm/m, tolerancia de nivel≤ 1,5mm, longitud del panel EPS≥3m. Material de relleno Lana de roca: Densidad≥100kg/m3, longitud del panel de lana de roca≥3m. Velocidad de mecanizado: 1000-3000mm/min (ajustable) Longitud de toda la línea: 40m, Longitud disponible del panel: 7,5m Centro de control: PLC, Potencia del motor principal: 40kW, Fuente de alimentación: 380V/3phase/50 Hz, Presión del aire: 0,7MP, Mejor temperatura de trabajo: 25oC, Material del rodillo: C45 steel chapado en cromo duro, Material de la pala: Cr12 |
| Especificaciones de Componentes | |
|---|---|
| Potencia del motor principal | 32KW |

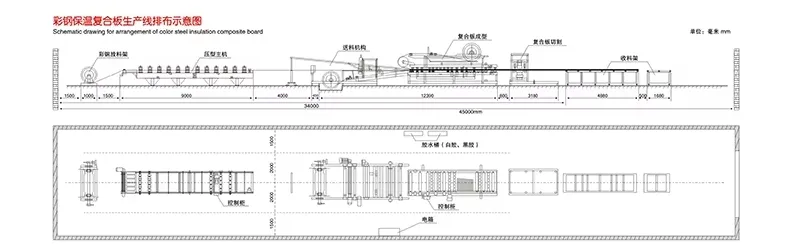

| Dimensión de la línea exterior de la máquina | 33m*2,5m*2,5m |
| Peso total | 10T |
| Velocidad de procesamiento | 0-5m/min |
| El grosor de la placa superior steel | 0,3-0,8mm |
| El ancho de alimentación de la placa de acero superior | 1000/1200/1250mm |
| El espesor de la chapa de acero inferior | 0,3-0,8mm |
| El ancho de alimentación de la placa de acero inferior | 1000/1200/1250mm |
| Material | EPS |
| El espesor | 38-298mm |

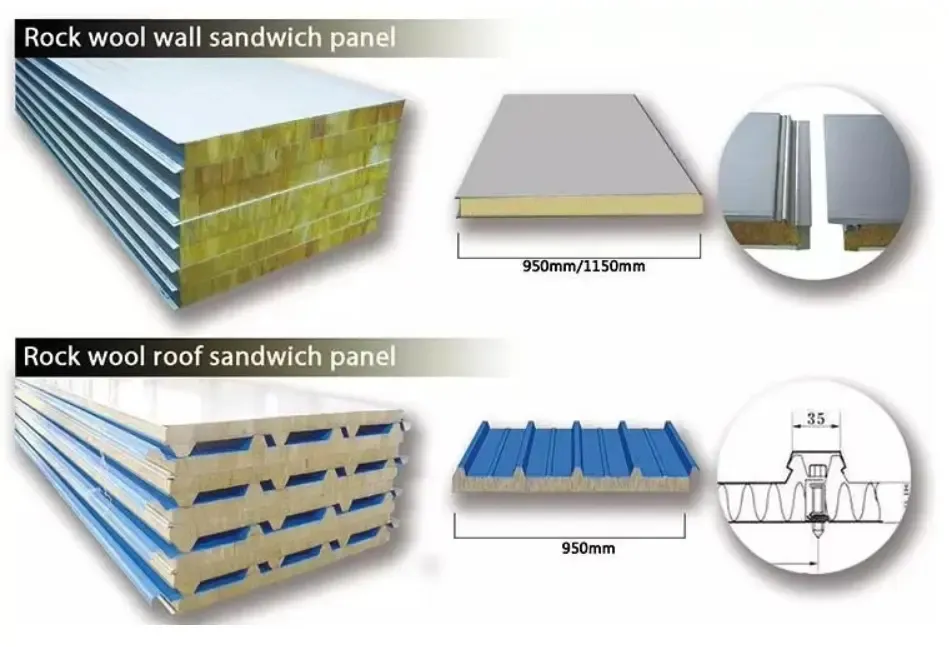

| La anchura de la tabla de stocket | 950/1150mm |
| La anchura de la placa H. | 1000/1200mm |
