Descripción de Producto
1. Desenrollador Doble 4+4T (Uncoiler)
Alimentación principal: Trifásica 380V/50Hz;
Tensión de control: 24V;
Arranque automático-parada del husillo principal;
Controlar manualmente la contracción del orificio interior de la bobina de acero;
Potencia del motor principal: 3kw;
Ancho de descarga: 350mm;
Rango de mordazas arriba y abajo: 450-530;
Carga nominal: ≤ 4 rollos x 2.

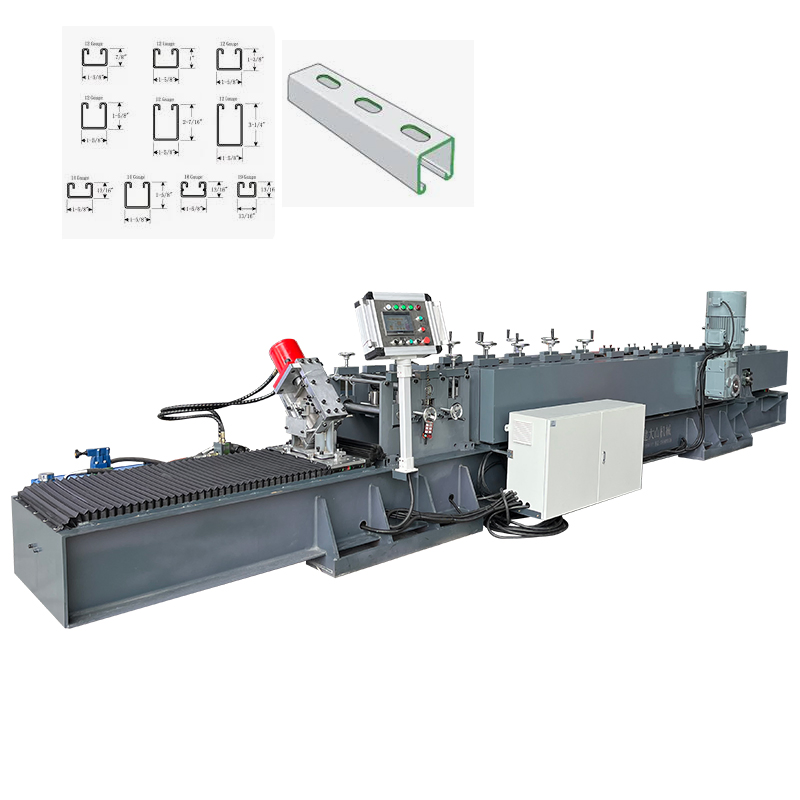

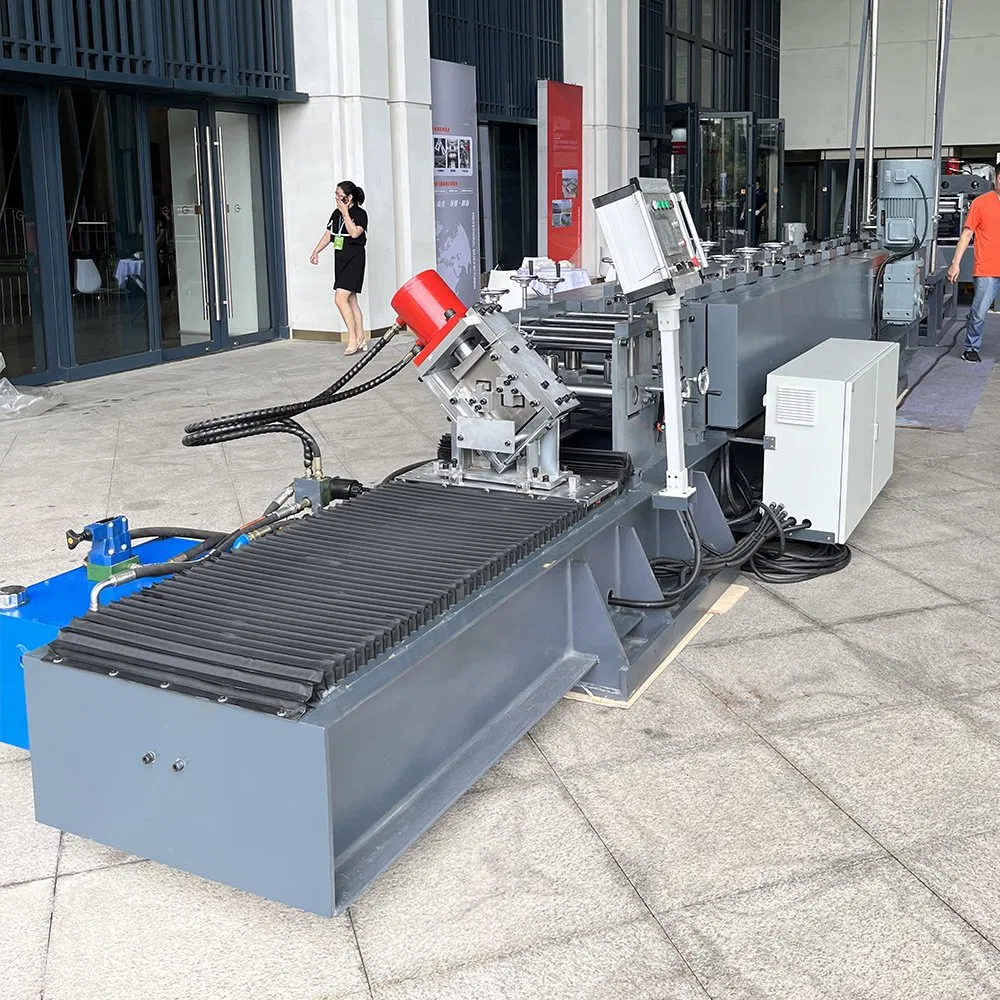

2. ZD/C50-160 Ajuste Automático Máquina de Montaje Fotovoltaico
(1) Parámetros de materias primas:
Materia prima
Fuerza
Grosor
Anchura del material
Aluminio-magnesio galvanizado/galvanizado
≤550MPa
1,0-3,0mm
150mm
(2) Dimensiones de sección:
(3) Máquina principal:
Alimentación principal: Trifásica 380V/50Hz;
Tensión de control: 24V;
Potencia del motor principal: 22kW (motor de conversión de frecuencia);
Potencia del motor de cambio: 0,37kW+0,55kW+1,1kW;
Potencia del motor de corte: 3kw (servomotor);
Motor hidráulico: 7,5kW;
Marca del sistema de control: Xinjie;
Control automático de la cantidad de transformación y la longitud de corte;
Tolerancia de longitud: ≤±1 mm;
Velocidad de rodadura: 0-50m/min;

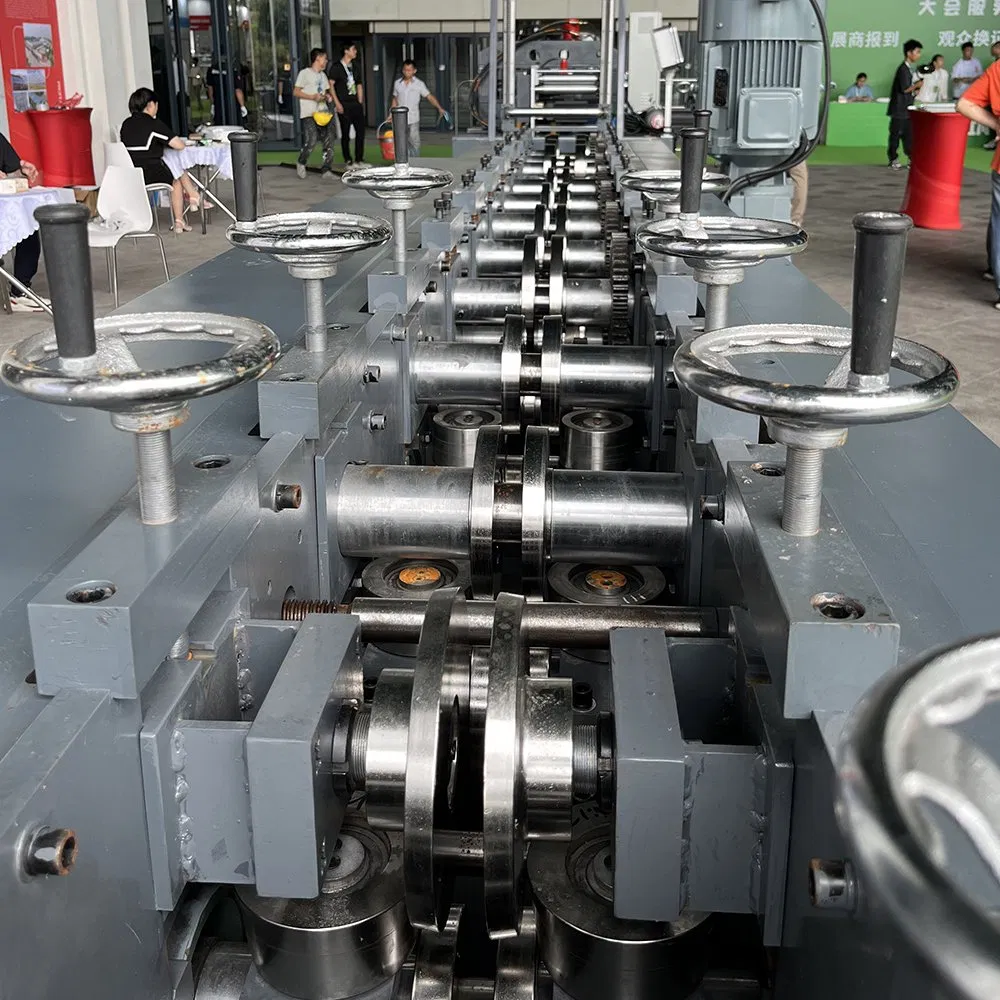

Formación: Nivelación de alimentación + 13 pasadas + formación;
Dispositivo de alimentación y lubricación antiarañazos;
Material de los rodillos: Cr12 molde de acero, tratado térmicamente a la dureza 58-60 después del mecanizado CNC;
Material del husillo: 40cr tratamiento de temple 280-320HB, después de acabado CNC;
El bastidor está hecho de soldadura de viga H + chapa de acero de 400#;
Modo cortadura: Zigzag después de cizallamiento, sin residuos;
Material de la cuchilla de corte: Cr12Mov;
Tipo de pala: 80x40 primera transformación, otros modelos a determinar;
Simple 6m producto acabado palet 1pc.

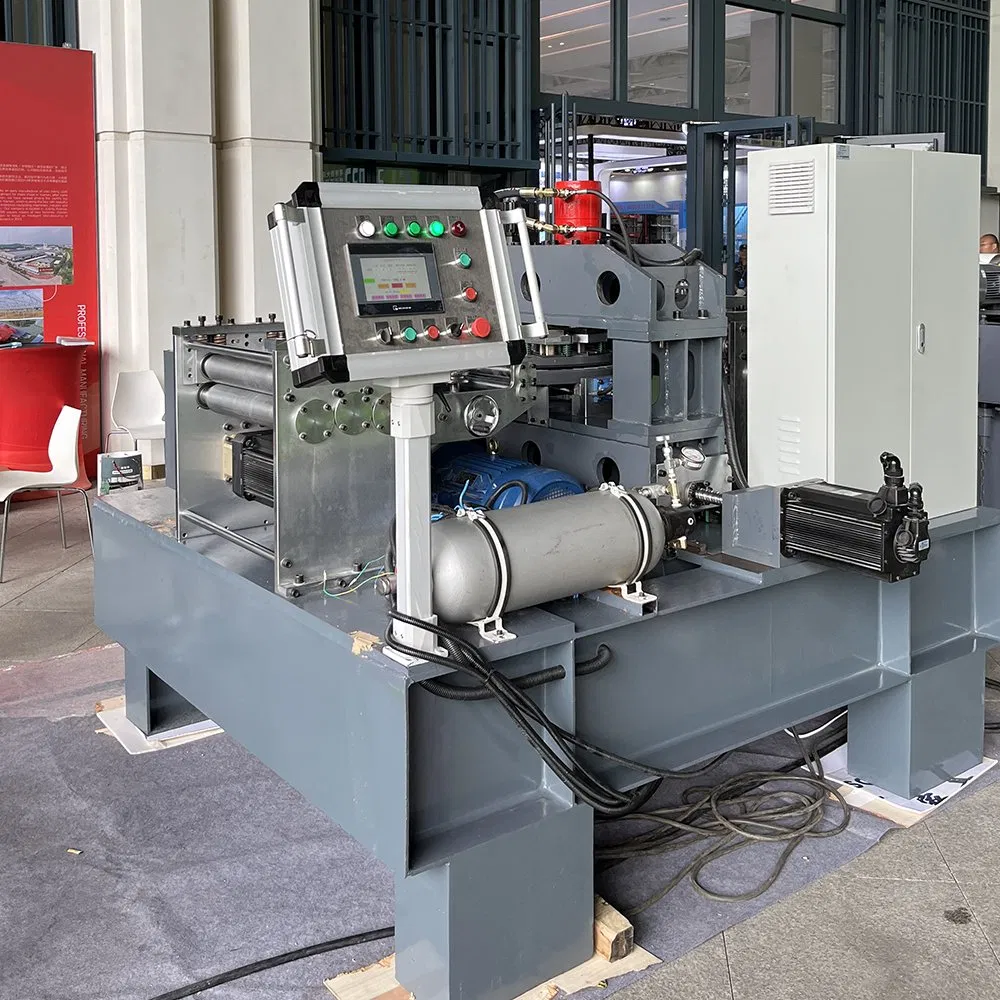

3. Máquina de Punzonado de Alta Velocidad
(1) Parámetros de materias primas:
Materia prima
Fuerza
Grosor
Anchura del material
Aluminio-magnesio galvanizado/galvanizado
≤550MPa
1,0-3,0mm
50mm-400mm
(2) Parámetros de mecanizado:
2 orificios simples/transversales
2 orificios verticales
3 orificios verticales
5 orificios verticales
5 grupos
4 grupos
2 grupos
1 grupos

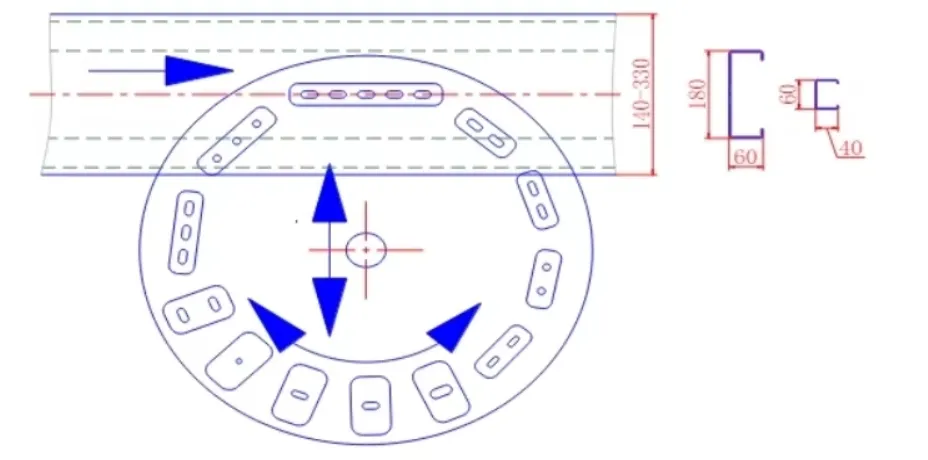

(3) Distribución del molde de perforación:
Nota: El tamaño del molde de perforación y la agrupación del molde de perforación pueden personalizarse de acuerdo con los requisitos especificados.
(4) Principales parámetros técnicos:
Alimentación principal: Trifásica 380V/50Hz;
Tensión de control: 24V;
Sistema de control: Sistema de control de perforación de torreta autodesarrollado;
Control automático de la cantidad de mecanizado y de la posición de perforación;
Tolerancia de posición de perforación: ≤ ± 1 mm;
Alimentación del sistema principal de sujeción: 7,5kW (servomotor);
Motor giratorio: 2kW (servomotor);
Motor de movimiento de la torreta: 7,5kW (servomotor);
Potencia del motor hidráulico: 11kW;
Modelo de acumulador: 16L;
Velocidad de sujeción: 100m/min;
Velocidad de perforación combinada: 20-60m/min;
12 juegos de torreta de molde: 1 juego;
Cilindro hidráulico: 3 grupos;
Material del molde: Cr12Mov.
Servicio Técnico Especializado
Servicio de vida útil de fábrica: Soporte técnico de por vida para todas nuestras máquinas.
Perfil personalizado: Capacidad de diseñar perfiles según la solicitud del cliente.
Período de garantía de un año: Suministro gratuito de piezas de repuesto para cualquier componente dañado por problemas de calidad.
Servicios en el extranjero opcionales: Envío de técnicos para la instalación y capacitación de personal en las plantas del cliente.

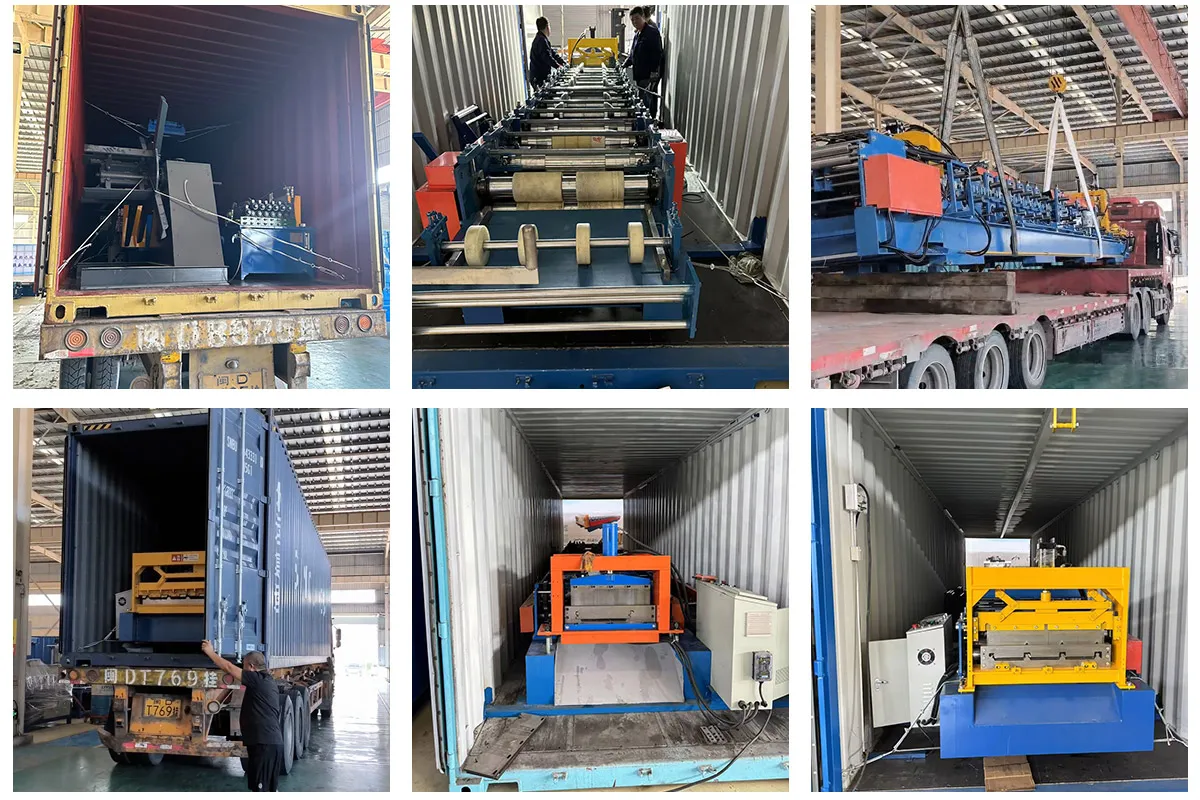

Embalaje Profesional
Implementamos soluciones de embalaje específicas para cada sección de la línea de producción:
Para las máquinas y líneas de producción principales, se utiliza película plástica protectora para envoltura completa, asegurando su carga en contenedor mediante montacargas o grúas.
Para los componentes clave, como el conjunto de rodillos formadores, se emplea una estructura de marco metálico para el embalaje.
Todos los elementos son fijados firmemente en el contenedor con cables y cierres de acero, aptos para el transporte de larga distancia.

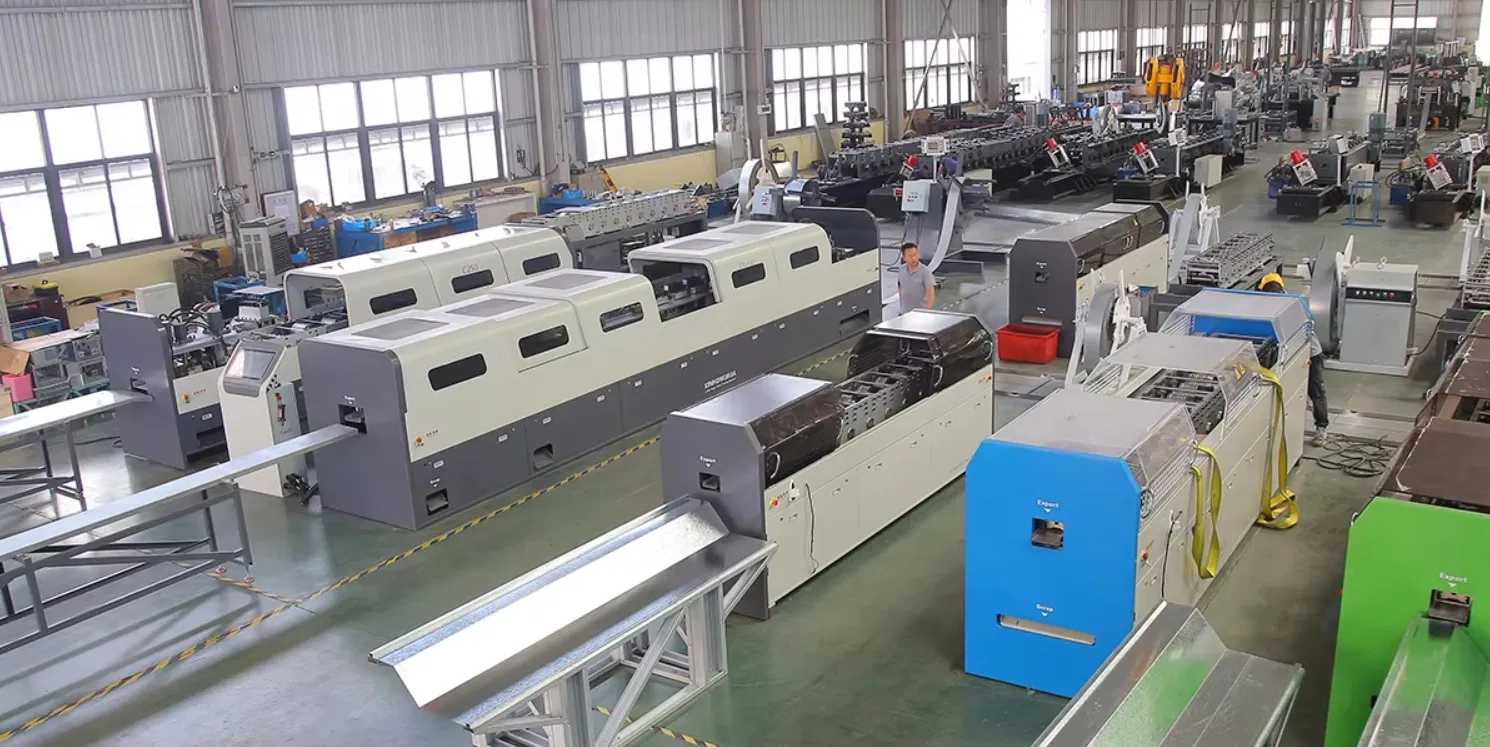

Sobre Nosotros
Somos una de las primeras empresas especializadas en la fabricación de máquinas de perfilado y conformado de metal en frío. Con más de 20 años de innovación y desarrollo continuo, hemos construido una base sólida fundamentada en conceptos de gestión modernos, tecnología de producción avanzada y un sistema de servicio integral. Actualmente, somos reconocidos como líderes en el mercado nacional y un fuerte competidor a nivel global.
Ofrecemos una amplia gama de productos estables y de alto rendimiento. Estamos comprometidos con la mejora continua de las soluciones existentes y el desarrollo de nuevas tecnologías. Contamos con un equipo de profesionales cualificados en diseño e ingeniería de productos, garantizando que cada equipo cumpla con altos estándares de innovación y fiabilidad técnica.
Nuestras máquinas destacan por su estructura robusta pero optimizada, diseño inteligente y actualizaciones constantes. Estas cualidades nos han convertido en una firma de confianza dentro de la industria de estructuras metálicas y soportes fotovoltaicos.
Preguntas Frecuentes (FAQ)
¿Qué tipos de materias primas puede procesar esta máquina?
La máquina está diseñada para procesar acero galvanizado y aluminio-magnesio galvanizado con un espesor de 1,0 a 3,0 mm y una resistencia a la tracción de hasta 550 MPa.
¿Cuál es la velocidad de producción del sistema de perfilado?
La máquina principal tiene una velocidad de rodadura ajustable de 0 a 50 metros por minuto, dependiendo de las especificaciones del perfil y del patrón de punzonado.
¿Se pueden personalizar las dimensiones de los perfiles?
Sí, el equipo cuenta con sistemas de ajuste automático de dimensiones y permite la personalización del perfil de acuerdo con los planos y requerimientos específicos de cada proyecto de montaje solar.
¿Cómo se controla la precisión del punzonado y del corte?
Utilizamos un sistema de control de perforación por torreta desarrollado específicamente para alta velocidad, logrando una tolerancia en la posición del punzonado de ≤ ±1 mm y una tolerancia de longitud de corte de ≤ ±1 mm.
¿Qué incluye la garantía del equipo?
Ofrecemos una garantía de un año que cubre el reemplazo sin costo de piezas dañadas por defectos de fabricación y soporte técnico de por vida para asegurar el rendimiento continuo de su línea de producción.
¿Cómo se realiza el envío y embalaje internacional?
Las partes principales de la máquina se envuelven en película protectora impermeable, y los componentes de precisión, como los rodillos, se fijan dentro de estructuras metálicas. Todo el conjunto se trinca de forma segura al contenedor mediante cables de acero para evitar movimientos durante el transporte marítimo.
